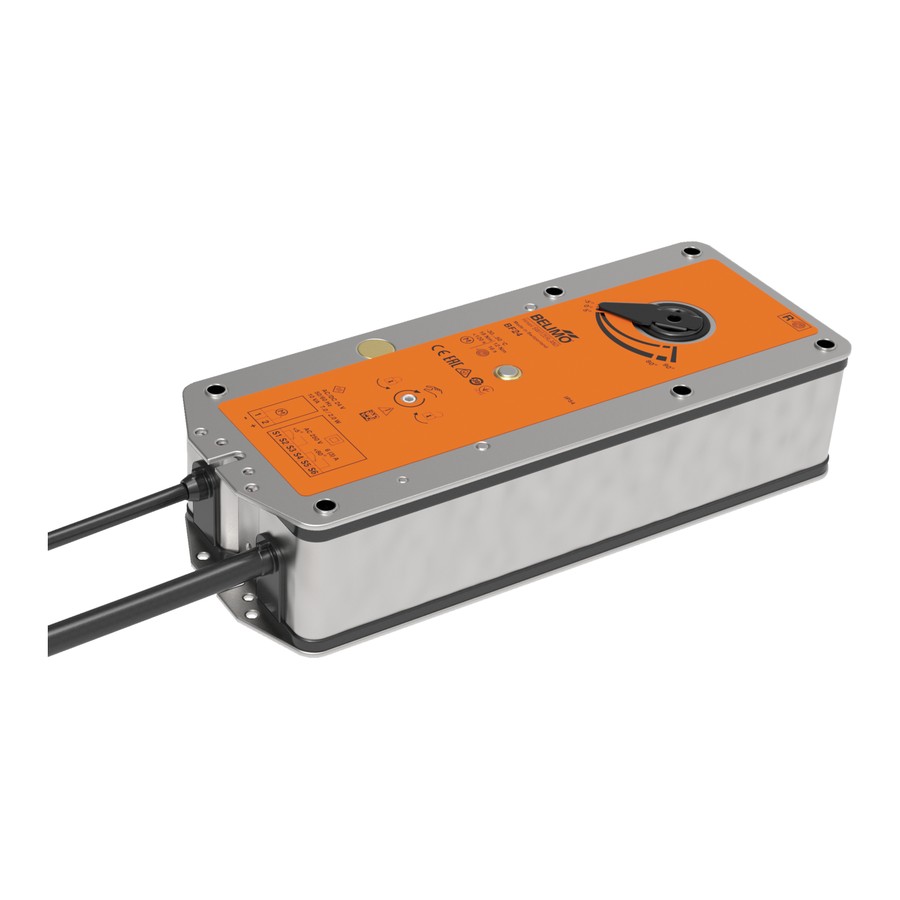

Электропривод Belimo BF24-SR (18 Н·м)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo BF24-SR (18 Н·м) — привод огнезадерживающего клапана. Крутящий момент 18 Н·м. Питание AC/DC 24 В, управление: плавное 0/2…10 В. Возврат в безопасное положение — возвратная пружина.
Как работает
Привод огнезадерживающего клапана: в дежурном режиме заслонка открыта и удерживается двигателем против взведённой пружины. При снятии питания (по сигналу прибора управления или от термоэлектрического размыкателя) пружина закрывает клапан. Два вспомогательных переключателя сообщают положение створок. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC/DC 24 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 19,2…28,8 В / DC 21,6…28,8 В |
| Потребляемая мощность в работе | 7 Вт |
| Потребляемая мощность в покое | 2 Вт |
| Расчётная мощность для выбора кабеля | 10 В·А |
| Пусковой ток (Imax) | 8,3 А при 5 мс |
| Вспомогательный переключатель | 2×SPDT |
| Точки срабатывания всп. переключателя | 5° / 80° |
| Подключение питания / управления | кабель 1 м, 4×0,75 мм², безгалогенный |
| Подключение всп. переключателя | кабель 1 м, 6×0,75 мм², безгалогенный |
| Функциональные параметры | |
|---|---|
| Крутящий момент двигателя | 18 Н·м |
| Момент возврата (пружина) | 12 Н·м |
| Диапазон управляющего сигнала Y | 2…10 В |
| Входное сопротивление | 100 kΩ |
| Сигнал обратной связи U | 2…10 В |
| Обратная связь U, нагрузка | макс. 0,5 мА |
| Точность позиционирования | ±5% |
| Направление движения | выбирается установкой L/R |
| Ручное управление | фиксатором положения |
| Угол поворота | макс. 95° |
| Время хода двигателя | <120 с / 90° |
| Время возврата в безопасное положение | 16 с при 20 °C |
| Уровень звуковой мощности, двигатель | 45 дБ(А) |
| Уровень звуковой мощности при возврате | 63 дБ(А) |
| Механическое присоединение | посадка 12x12 мм, глухой полый вал |
| Индикация положения | механический, стрелочный указатель |
| Ресурс | не менее 60 000 срабатываний в безопасное положение |
| Безопасность и условия эксплуатации | |
|---|---|
| Класс защиты IEC/EN | III, безопасное сверхнизкое напряжение (SELV) |
| Класс защиты всп. переключателя | II, усиленная изоляция |
| Степень защиты IEC/EN | IP54 |
| Степень загрязнения | 3 |
| Влажность окружающей среды | макс. 95 % отн., без конденсации |
| Температура среды, нормальный режим | -30…50°C |
| Температура среды при срабатывании защиты | безопасное положение достигается при температуре до 75 °C |
| Температура хранения | -40…50°C |
| Обслуживание | не требует обслуживания |
| Масса | |
|---|---|
| Масса | 2,6 кг |

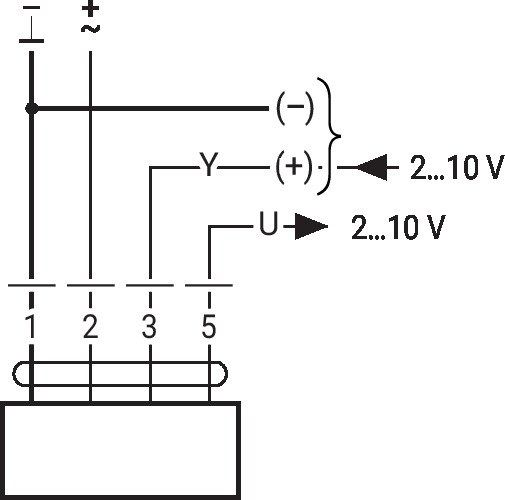

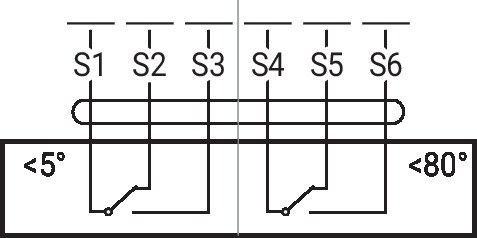

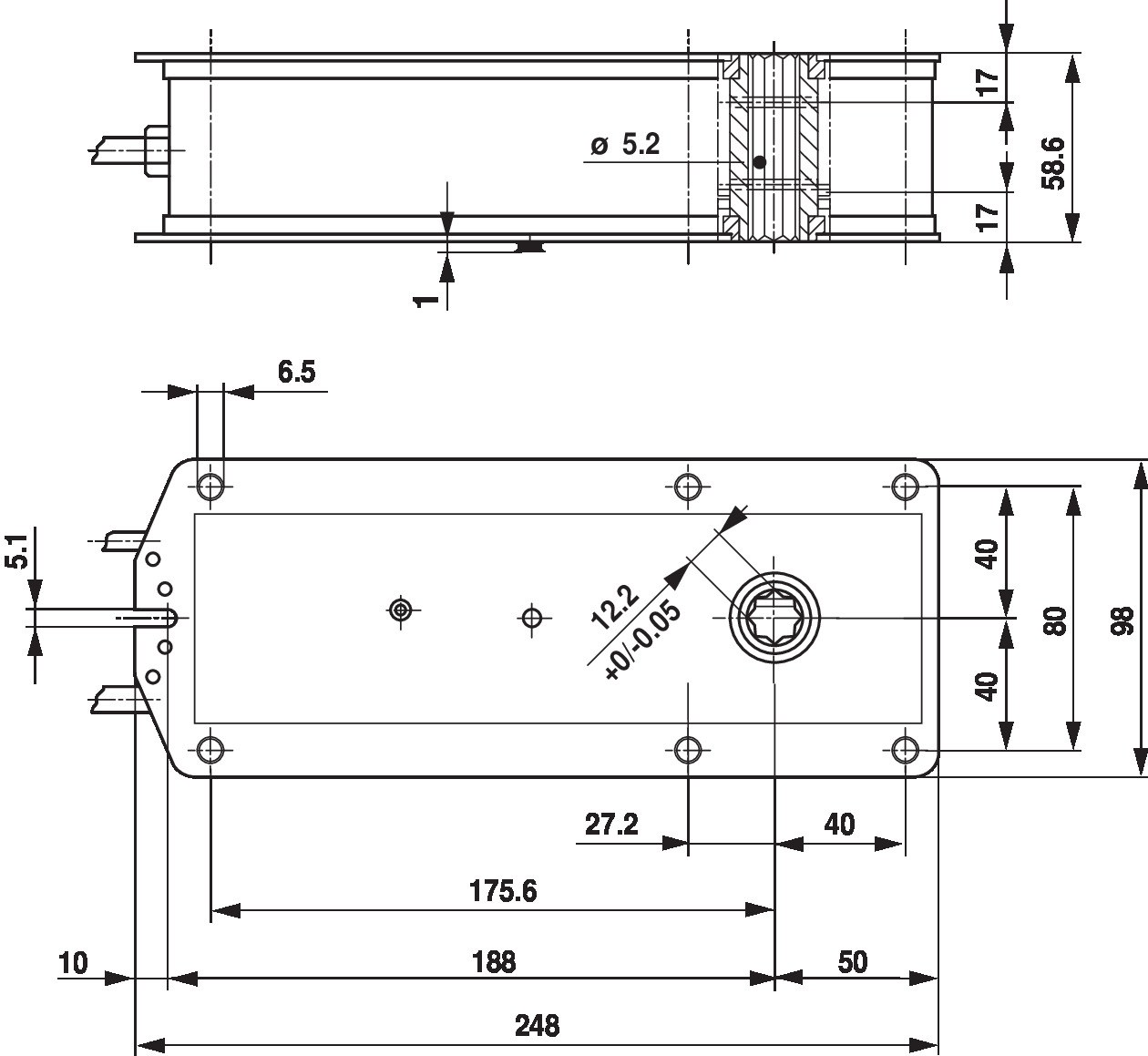

Чертёж и схемы подключения
Где применяется
- нормально открытые огнезадерживающие клапаны в воздуховодах
- клапаны в противопожарных преградах между секциями здания
- комплектация клапанов российских и европейских производителей
Как подобрать и смонтировать
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
- Вал. посадка 12x12 мм, глухой полый вал. Проверьте размер и длину посадочной части вала заслонки.
- Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
- Сигнализация. 2 × SPDT — подключите к входам контроллера для подтверждения положения створок.
- Совместимость. Привод подбирается под конкретный сертифицированный клапан: сверяйте момент, вал и схему подключения с паспортом клапана.
Аксессуары
| Наименование | Тип |
|---|---|
| Рукоятка ручного управления 40 мм | ZK1-B |
| Рукоятка ручного управления 70 мм | ZK2-B |
| Защитный чехол с проволокой, упаковка 100 шт. | ZSD-B.1 |
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
