Технические данные
Характеристики
ПитаниеAC/DC 24 В
Площадь заслонкидо 1,5 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода4 с / 90°
Управлениеоткр/закр, 3-позиционное
Крутящий момент8 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияNMQ
ПроизводительBelimo
Подробно
Описание

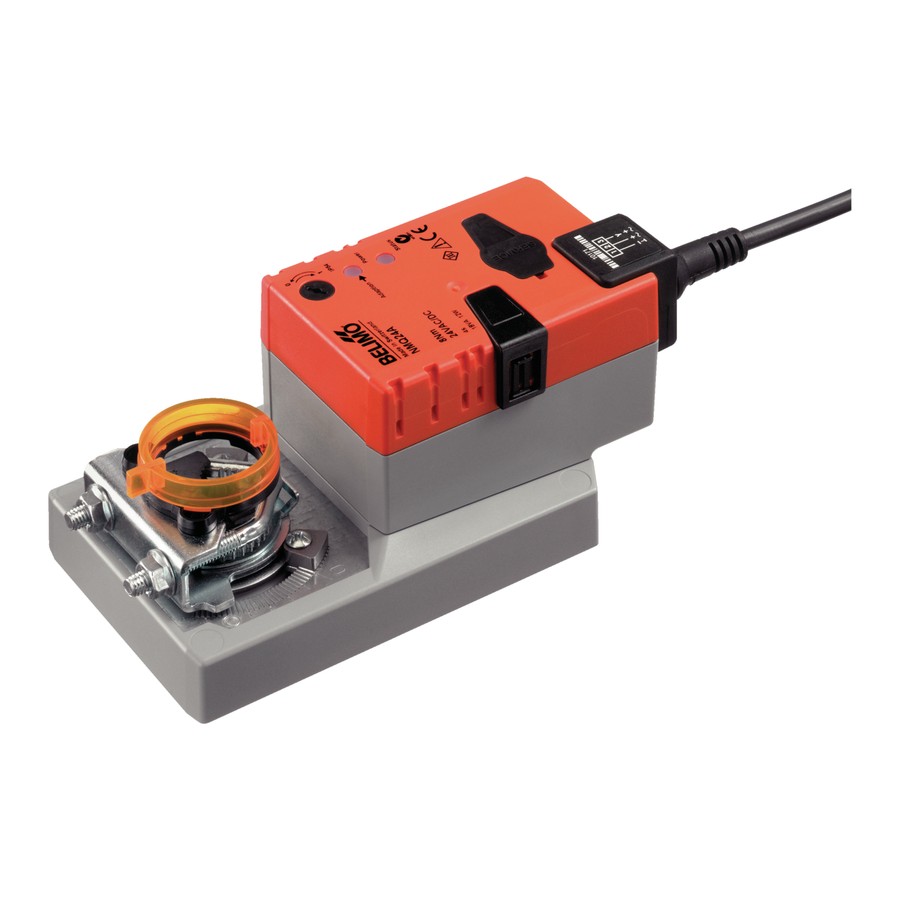

Электропривод Belimo NMQ24A (8 Н·м) — быстродействующий привод воздушной заслонки. Крутящий момент 8 Н·м, площадь заслонки до 1,5 м². Питание AC/DC 24 В, управление: откр/закр, 3-позиционное.
Крутящий момент8 Н·м
ПитаниеAC/DC 24 В
Управлениеоткр/закр, 3-позиционное
Время хода4 с / 90°
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 1,5 м²
Степень защитыIP54
Как работает
Быстродействующий привод: полный ход отрабатывается за секунды, а не за стандартные 150 с. Такие приводы ставят на заслонки, где важна скорость реакции: отсечка наружного воздуха, защита калорифера, байпасы и лабораторная вентиляция.
Что это даёт
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Исходное положениеПри первом включении привод сам находит исходное положение и калибрует диапазон хода.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
13 Вт
Потребляемая мощность в покое
2 Вт
Расчётная мощность для выбора кабеля
23 В·А
Пусковой ток (Imax)
20,0 А при 5 мс
Подключение питания / управления
кабель 1 м, 3×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
8 Н·м
Направление движения
переключателем 0 (ccw rotation) / 1 (cw rotation)
Ручное управление
кнопкой, с фиксацией
Угол поворота
95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
4 с / 90°
Уровень звуковой мощности, двигатель
56 дБ(А)
Механическое присоединение
универсальный захват вала 8…26,7 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия
Type 1
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…40°C
Температура среды, примечание
при 40…50 °C эксплуатация с ограничениями — уточняйте у поставщика
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,0 кг
Чертёж и схемы подключения

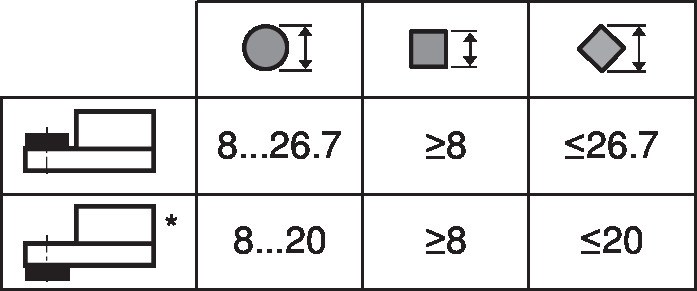

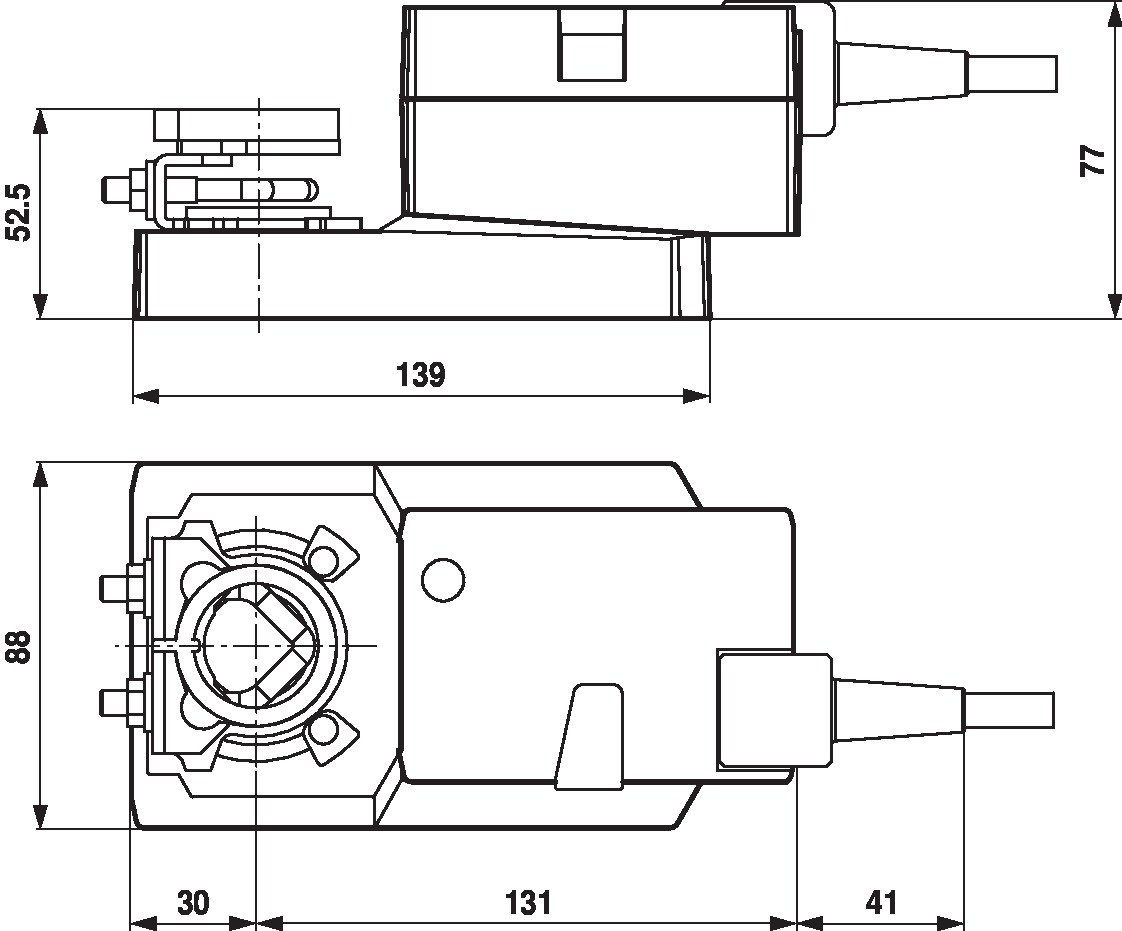

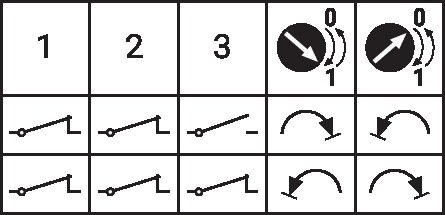

Габаритный чертёж, ммСхема подключенияДиапазон захвата валаДлина шпинделя
Где применяется
отсечные заслонки наружного воздуха с защитой калорифера
лабораторная и чистая вентиляция с быстрым перераспределением расхода
байпасы рекуператоров и камер смешения
Как подобрать и смонтировать
Момент. 8 Н·м хватает на заслонку площадью примерно до 1,5 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр, 3-позиционное.
Вал. универсальный захват вала 8…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
