Электропривод Belimo SF24A-3 (20 Н·м)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: SF24A-3

Technical data sheet Belimo (PDF, англ.)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

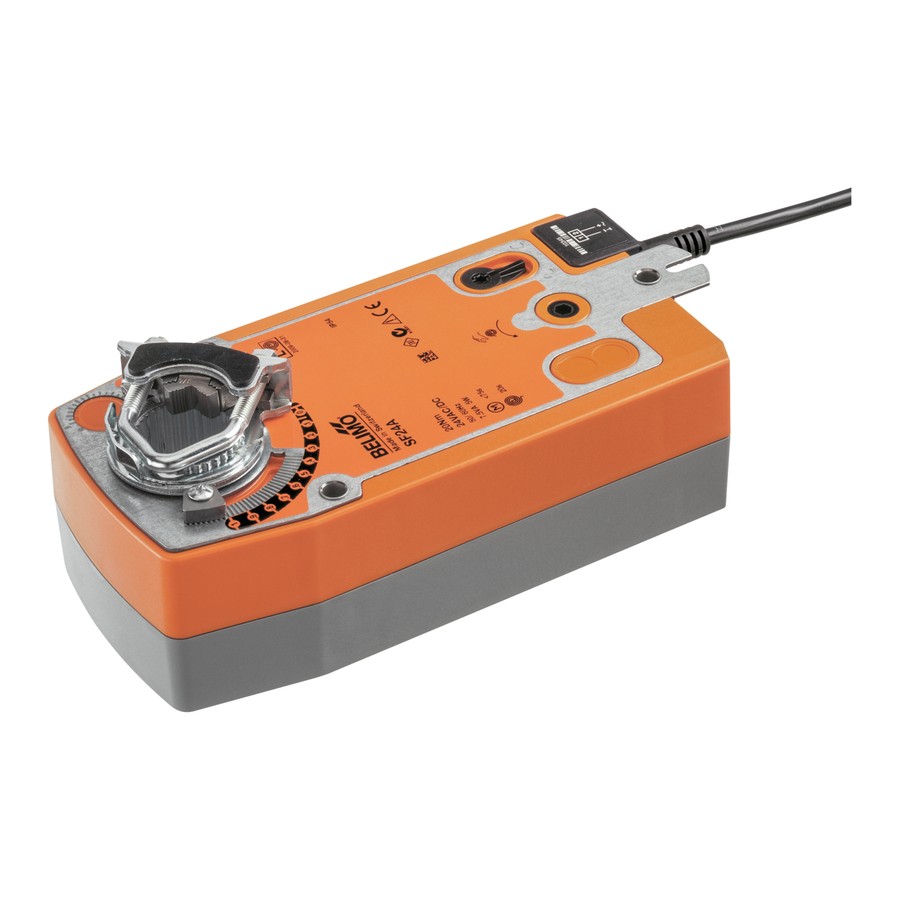

Электропривод Belimo SF24A-3 (20 Н·м) — привод воздушной заслонки с возвратной пружиной, 20 Н·м, питание AC 24 В, управление 3-позиционное.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Питание AC 24 В

Площадь заслонки до 4 м²

Всп. переключатели нет

Возврат при отказе питания возвратная пружина

Время хода 150 с / 90°

Управление 3-позиционное

Крутящий момент 20 Н·м

Назначение Для воздушных клапанов

Тип привода поворотный

Серия SF

Производитель Belimo

Подробно

Описание

Электропривод Belimo SF24A-3 (20 Н·м) — привод воздушной заслонки с возвратной пружиной. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC 24 В, управление: 3-позиционное. Возврат в безопасное положение — возвратная пружина.

Крутящий момент20 Н·м

ПитаниеAC 24 В

Управление3-позиционное

Время хода150 с / 90°

Возврат при отказе питаниявозвратная пружина

Всп. переключателинет

Площадь заслонкидо 4 м²

Степень защитыIP54

Как работает

Электродвигатель взводит пружину и поворачивает заслонку в рабочее положение; пока есть питание, редуктор удерживает створки. При пропадании напряжения пружина за несколько секунд возвращает заслонку в безопасное положение (открыто или закрыто — задаётся ориентацией привода при монтаже, L/R).

Что это даёт

Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.

Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.

Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.

Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.

Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.

Технические характеристики

Электрические параметры
Номинальное напряжение	AC 24 В
Частота питания	50/60 Гц
Диапазон напряжения	AC 19,2…28,8 В
Потребляемая мощность в работе	7,5 Вт
Потребляемая мощность в покое	2,5 Вт
Расчётная мощность для выбора кабеля	10 В·А
Подключение питания / управления	кабель 1 м, 4×0,75 мм²
Параллельная работа	да (с учётом данных производительности)

Функциональные параметры
Крутящий момент двигателя	20 Н·м
Момент возврата (пружина)	20 Н·м
Направление движения	переключателем L/R
Направление возврата	выбирается установкой L/R
Ручное управление	рукояткой с фиксирующим переключателем
Угол поворота	макс. 95°
Угол поворота, примечание	настраивается от 33 % с шагом 2,5 % (механический упор)
Время хода двигателя	150 с / 90°
Время возврата в безопасное положение	<20 с при -20…50 °C, <60 с при -30 °C
Уровень звуковой мощности, двигатель	40 дБ(А)
Механическое присоединение	универсальный захват вала 10…25,4 мм
Индикация положения	механическая
Ресурс	не менее 60 000 срабатываний в безопасное положение

Безопасность и условия эксплуатации
Класс защиты IEC/EN	III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL	источник класса 2
Степень защиты IEC/EN	IP54
Степень защиты NEMA/UL	NEMA 2
Корпус (UL)	UL Enclosure Type 2
ЭМС	CE по 2014/30/EU
Сертификация IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL	cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания	по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия	Type 1.AA
Импульсное напряжение питания / управления	0,8 кВ
Степень загрязнения	3
Влажность окружающей среды	макс. 95 % отн., без конденсации
Температура окружающей среды	-30…50°C
Температура хранения	-40…80°C
Обслуживание	не требует обслуживания

Масса
Масса	2,2 кг

Чертёж и схемы подключения

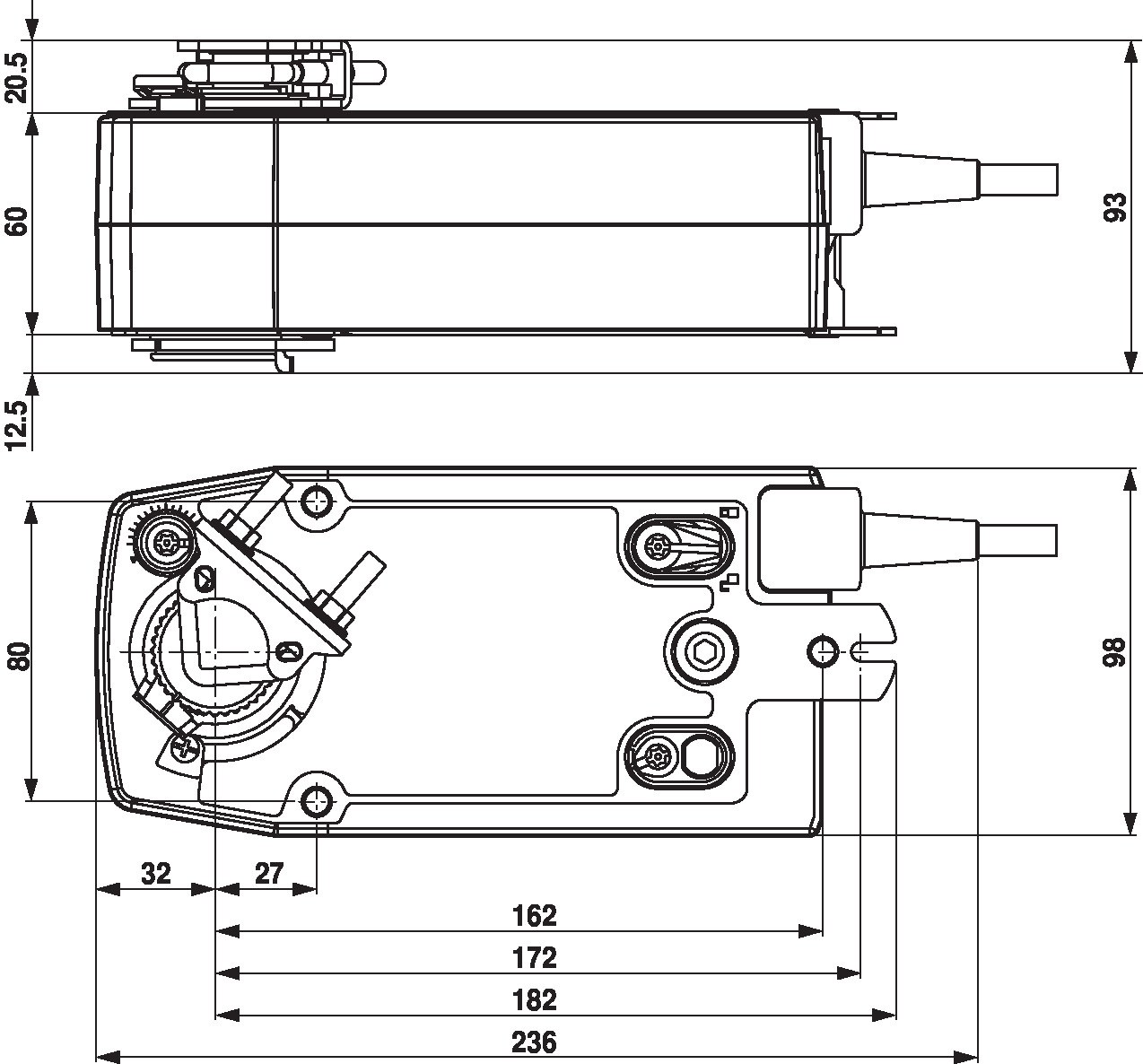

Габаритный чертёж Belimo SF24A-3 — Габаритный чертёж, мм

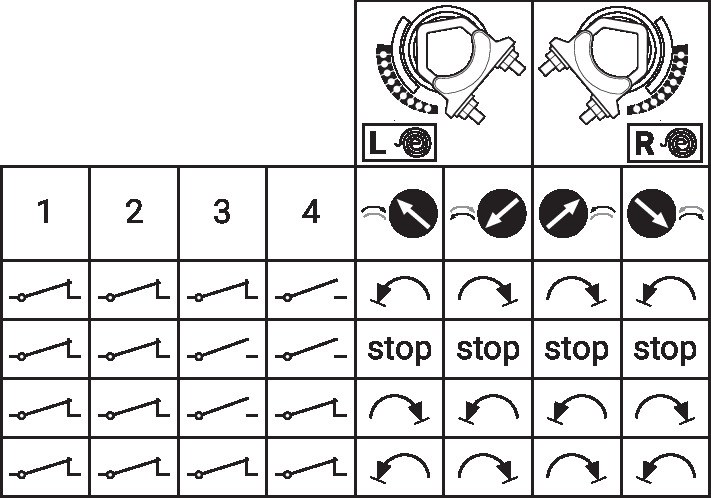

SF24A-3 — Схема подключения — Схема подключения

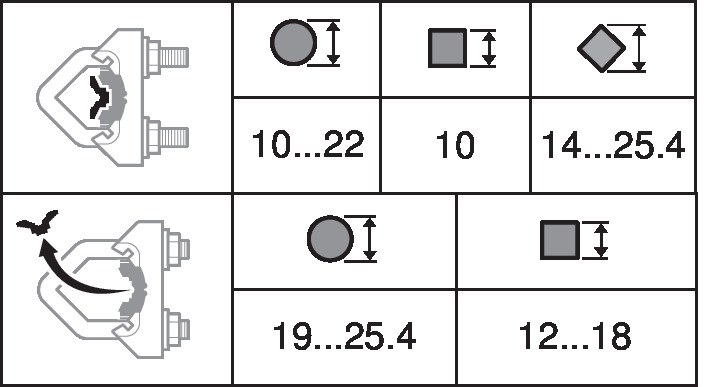

SF24A-3 — Диапазон захвата вала — Диапазон захвата вала

SF24A-3 — Длина шпинделя — Длина шпинделя

Где применяется

заслонки наружного воздуха перед калорифером
вытяжные клапаны, которые должны закрываться при остановке системы
воздушные завесы и приточные камеры с защитой от замораживания

Как подобрать и смонтировать

Момент. 20 Н·м хватает на заслонку площадью примерно до 4 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. 3-позиционное.
Вал. универсальный захват вала 10…25,4 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.

Аксессуары

Наименование	Тип
Индикатор конечного положения	IND-AFB
Шаровой шарнир для рычага KH8 / KH10	KG10A

Важно знать

Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.

Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
