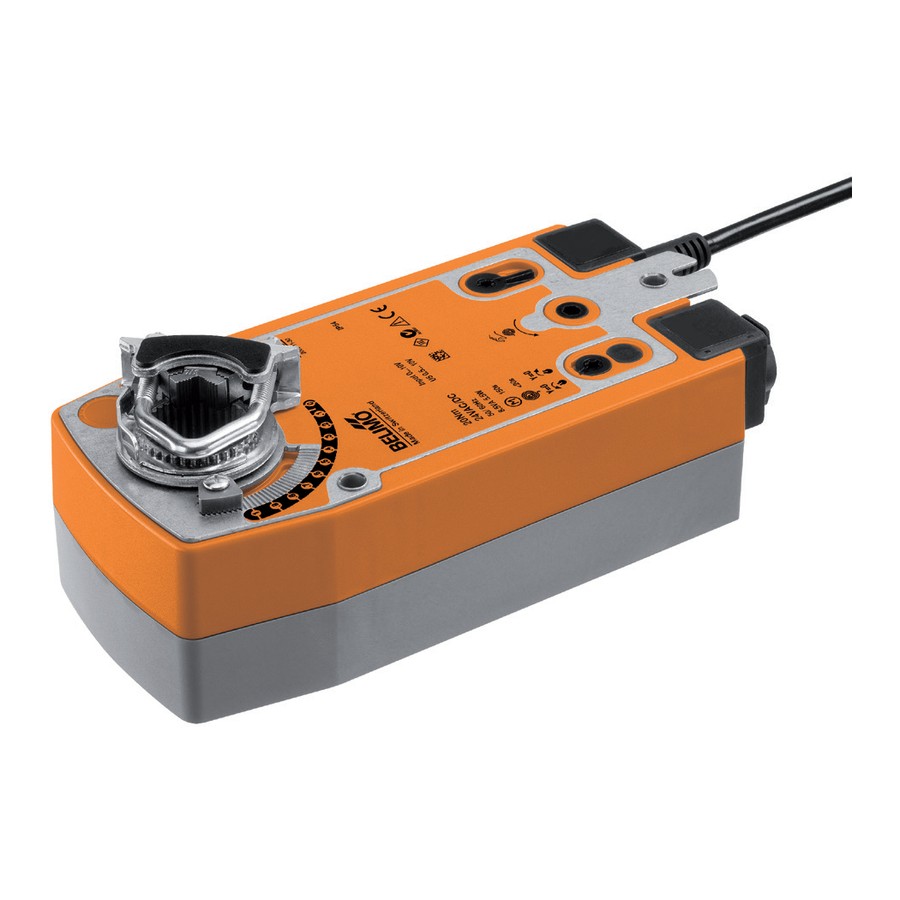

Электропривод Belimo SF24ALON (20 Н·м)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo SF24ALON (20 Н·м) — привод воздушной заслонки с возвратной пружиной. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC/DC 24 В, управление: LonWorks. Возврат в безопасное положение — возвратная пружина.
Как работает
Электродвигатель взводит пружину и поворачивает заслонку в рабочее положение; пока есть питание, редуктор удерживает створки. При пропадании напряжения пружина за несколько секунд возвращает заслонку в безопасное положение (открыто или закрыто — задаётся ориентацией привода при монтаже, L/R). Управление и обратная связь передаются по цифровой шине, параметры привода читаются и настраиваются с контроллера.
Что это даёт
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC/DC 24 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 19,2…28,8 В / DC 21,6…28,8 В |
| Потребляемая мощность в работе | 8,5 Вт |
| Потребляемая мощность в покое | 3,5 Вт |
| Расчётная мощность для выбора кабеля | 11 В·А |
| Подключение питания / управления | Cable 1 m, 6 x 0,75 мм² |
| Функциональные параметры | |
|---|---|
| Крутящий момент двигателя | мин. 20 Н·м |
| Точность позиционирования | ±5% |
| Направление движения | переключателем L / R |
| Ручное управление | рукояткой с фиксирующим переключателем |
| Угол поворота | макс. 95° |
| Угол поворота, примечание | настраивается от 33 % с шагом 2,5 % (механический упор) |
| Время хода двигателя | 150 с / 90° |
| Уровень звуковой мощности, двигатель | 40 дБ(А) |
| Индикация положения | механическая |
| Ресурс | не менее 60,000 срабатываний в безопасное положение |
| Класс защиты UL | UL источник класса 2 |
| Степень защиты IEC/EN | IP54 www.belimo.eu |
| ЭМС | CE по 2014/30/EU |
| Сертификация IEC/EN | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
| Импульсное напряжение питания / управления | 0,8 кВ |
| Температура окружающей среды | -30…50°C |
| Влажность окружающей среды | 95% r.h., non-condensing |
| Масса | |
|---|---|
| Масса | 2,4 кг |

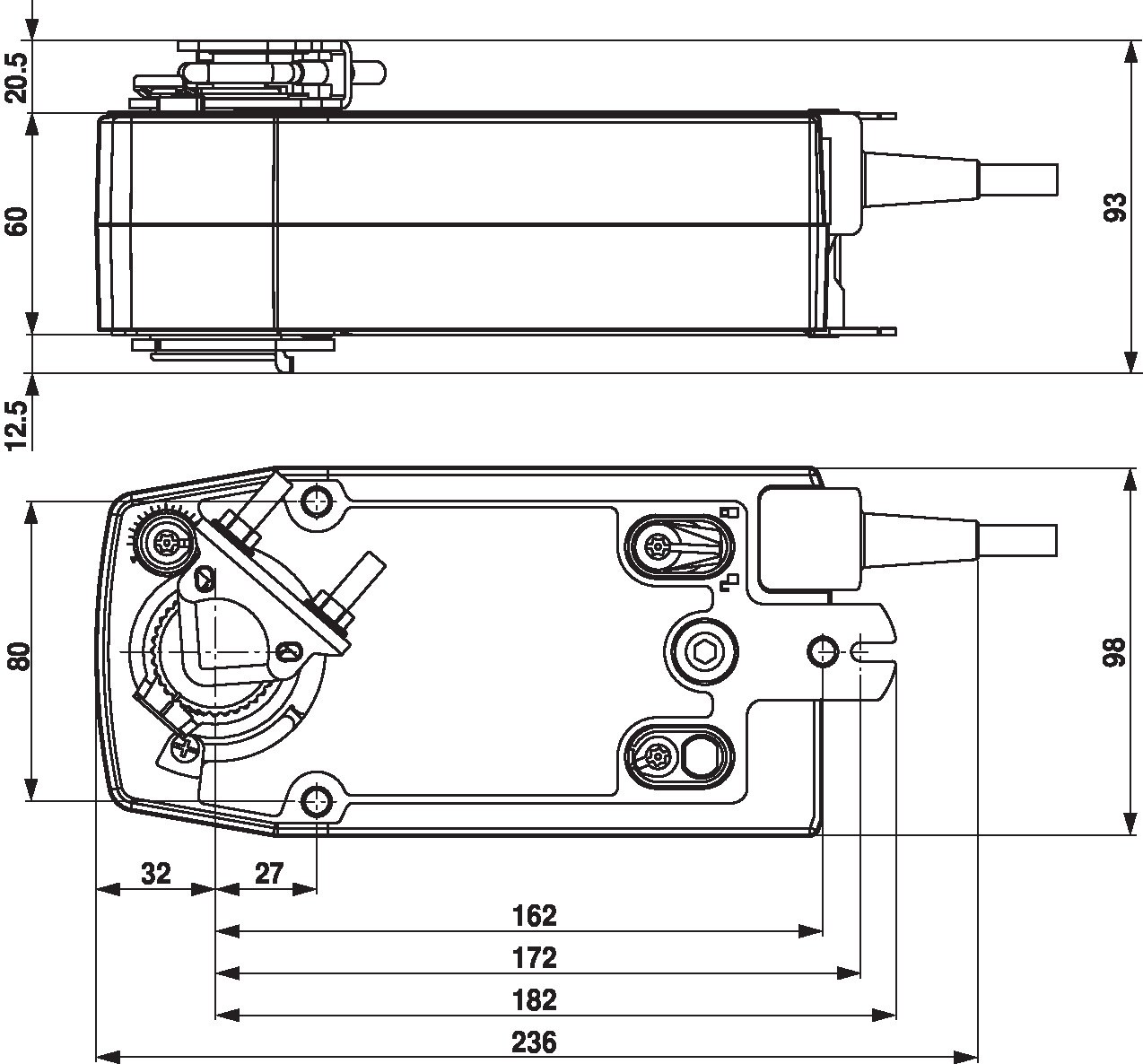

Чертёж и схемы подключения
Где применяется
- заслонки наружного воздуха перед калорифером
- вытяжные клапаны, которые должны закрываться при остановке системы
- воздушные завесы и приточные камеры с защитой от замораживания
Как подобрать и смонтировать
- Момент. 20 Н·м хватает на заслонку площадью примерно до 4 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. LonWorks.
- Вал. универсальный захват вала. Проверьте размер и длину посадочной части вала заслонки.
- Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
