Технические данные
Характеристики
ПитаниеAC 24…240 В / DC 24…125 В
Площадь заслонкидо 4 м²
Всп. переключателинет
Возврат при отказе питаниявозвратная пружина
Время хода75 с / 90°
Управлениеоткр/закр
Крутящий момент20 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияSF
ПроизводительBelimo
Подробно
Описание

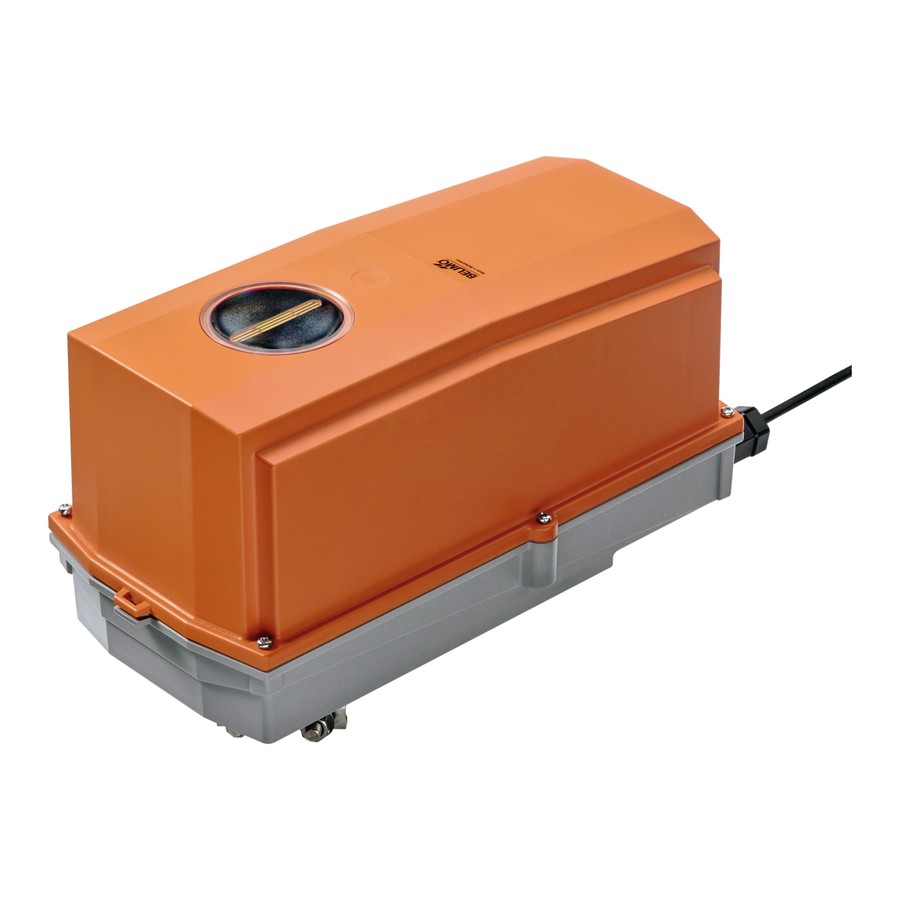

Электропривод Belimo SFG-L (20 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC 24…240 В / DC 24…125 В, управление: откр/закр. Возврат в безопасное положение — возвратная пружина.
Крутящий момент20 Н·м
ПитаниеAC 24…240 В / DC 24…125 В
Управлениеоткр/закр
Время хода75 с / 90°
Возврат при отказе питаниявозвратная пружина
Всп. переключателинет
Площадь заслонкидо 4 м²
Степень защитыIP66/67
Как работает
Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью. При отказе питания заслонку возвращает встроенная пружина.
Что это даёт
Область примененияЗаслонки наружного воздуха, рециркуляции и вытяжки, где при отказе питания клапан обязан вернуться в безопасное положение.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Настраиваемая сигнализацияТочки срабатывания вспомогательных переключателей регулируются под требования схемы автоматики.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC 24…240 В / DC 24…125 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…264 В / DC 21,6…137,5 В
Потребляемая мощность в работе
7 Вт
Потребляемая мощность в покое
3,5 Вт
Расчётная мощность для выбора кабеля
18 В·А
Подключение питания / управления
кабель 1 м, 2×0,75 мм² (безгалогенный)
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
20 Н·м
Момент возврата (пружина)
20 Н·м
Направление возврата
L (ccw)
Ручное управление
рукояткой с фиксирующим переключателем
Угол поворота
макс. 95°
Угол поворота, примечание
настраивается от 33 % с шагом 2,5 % (механический упор)
Время хода двигателя
75 с / 90°
Время возврата в безопасное положение
<20 с при -20…50 °C, <60 с при -30 °C
Уровень звуковой мощности, двигатель
45 дБ(А)
Механическое присоединение
универсальный захват вала 12…26,7 мм
Индикация положения
механический, съёмный указатель
Ресурс
не менее 60 000 срабатываний в безопасное положение
Безопасность и условия эксплуатации
Класс защиты IEC/EN
II, усиленная изоляция
Класс защиты UL
II, усиленная изоляция
Степень защиты IEC/EN
IP66/67
Степень защиты NEMA/UL
NEMA 4X
Корпус (UL)
UL Enclosure Type 4X
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2014/35/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия
Type 1.AA
Импульсное напряжение питания / управления
4 кВ
Степень загрязнения
4
Влажность окружающей среды
макс. 100 % отн.
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
4,4 кг
Чертёж и схемы подключения

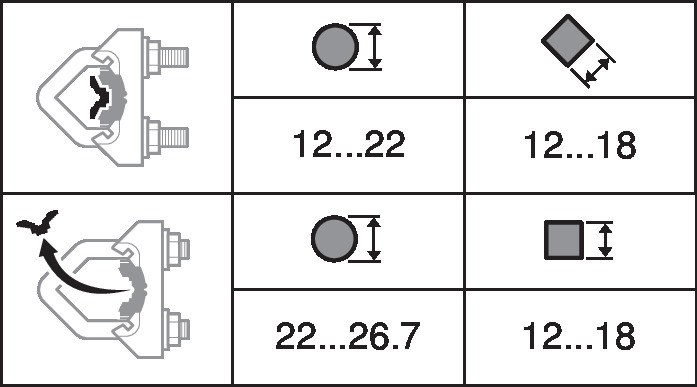

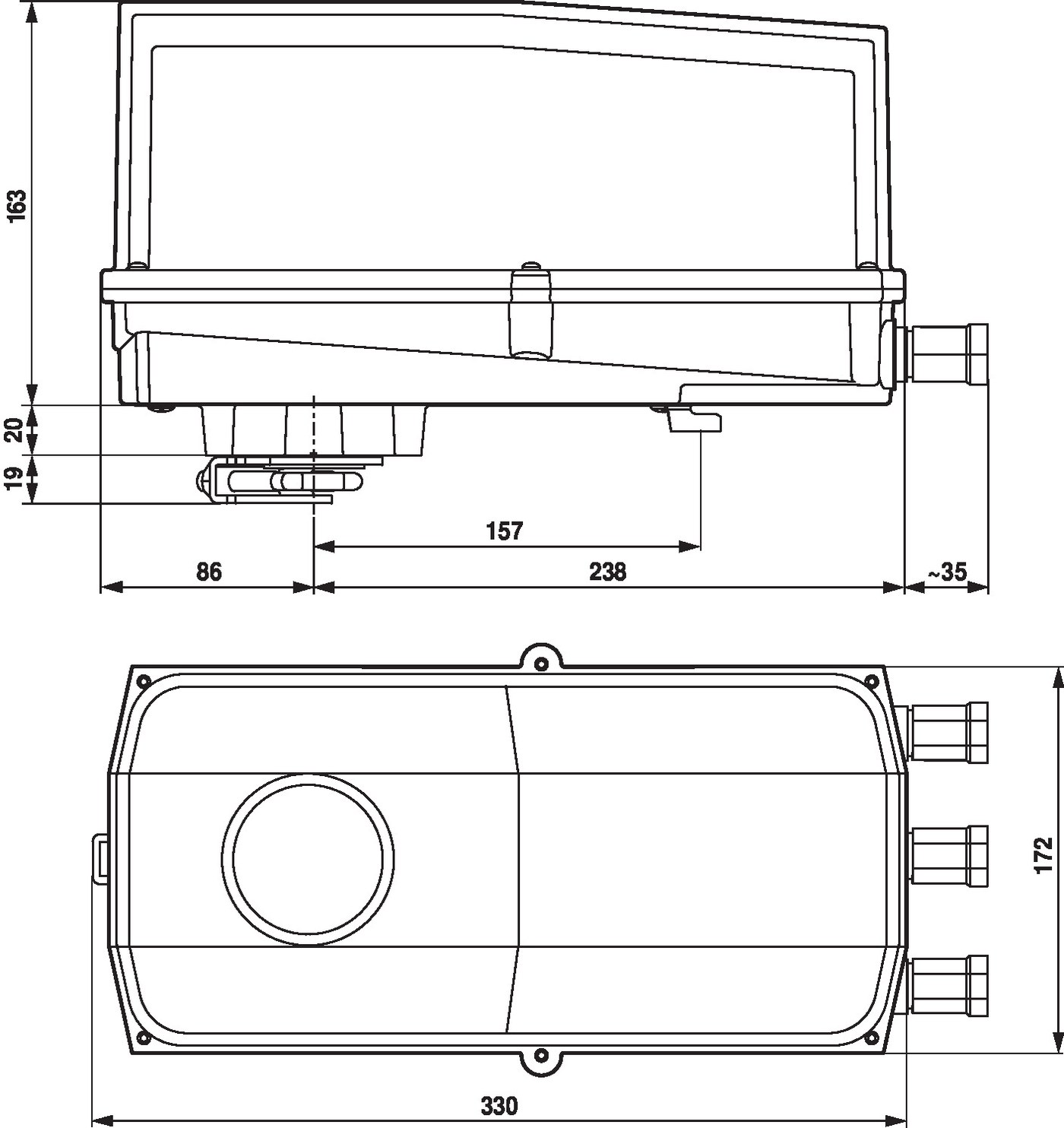

Габаритный чертёж, ммДиапазон захвата вала
Где применяется
заслонки наружной установки, крышные и на фасаде
пищевые производства и помещения с влажной уборкой
промышленные установки с пылью и агрессивной средой
Как подобрать и смонтировать
Момент. 20 Н·м хватает на заслонку площадью примерно до 4 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC 24…240 В / DC 24…125 В. Подключается к сети напрямую, отдельный источник не нужен.
Управление. откр/закр.
Вал. универсальный захват вала 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
