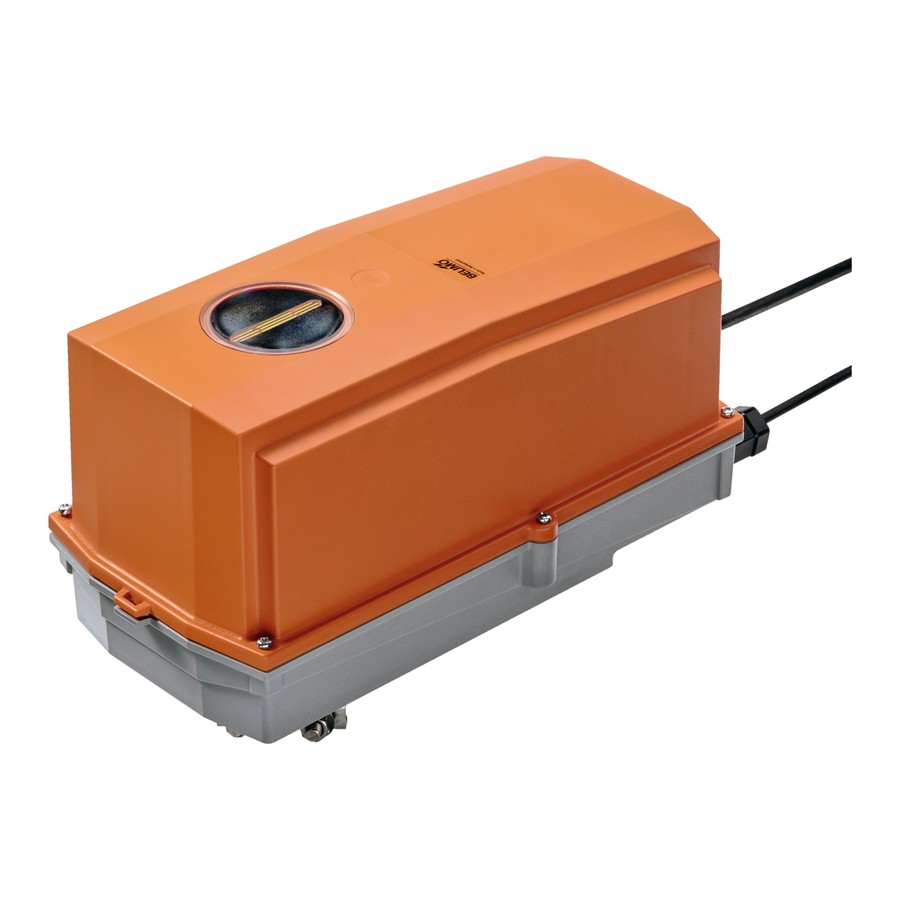

Электропривод Belimo SFG-S2-L (20 Н·м)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: SFG-S2-L

Техническое описание Belimo (PDF, рус.)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Электропривод Belimo SFG-S2-L (20 Н·м) — привод заслонки в защищённом корпусе IP66/67, 20 Н·м, питание AC 24…240 В / DC 24…125 В, управление откр/закр.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Питание AC 24…240 В / DC 24…125 В

Площадь заслонки до 4 м²

Всп. переключатели 2 × SPDT

Возврат при отказе питания возвратная пружина

Время хода 75 с / 90°

Управление откр/закр

Крутящий момент 20 Н·м

Назначение Для воздушных клапанов

Тип привода поворотный

Серия SF

Производитель Belimo

Подробно

Описание

Электропривод Belimo SFG-S2-L (20 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC 24…240 В / DC 24…125 В, управление: откр/закр. Возврат в безопасное положение — возвратная пружина.

Крутящий момент20 Н·м

ПитаниеAC 24…240 В / DC 24…125 В

Управлениеоткр/закр

Время хода75 с / 90°

Возврат при отказе питаниявозвратная пружина

Всп. переключатели2 × SPDT

Площадь заслонкидо 4 м²

Степень защитыIP66/67

Как работает

Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью. При отказе питания заслонку возвращает встроенная пружина.

Что это даёт

Область примененияЗаслонки наружного воздуха, рециркуляции и вытяжки, где при отказе питания клапан обязан вернуться в безопасное положение.

Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.

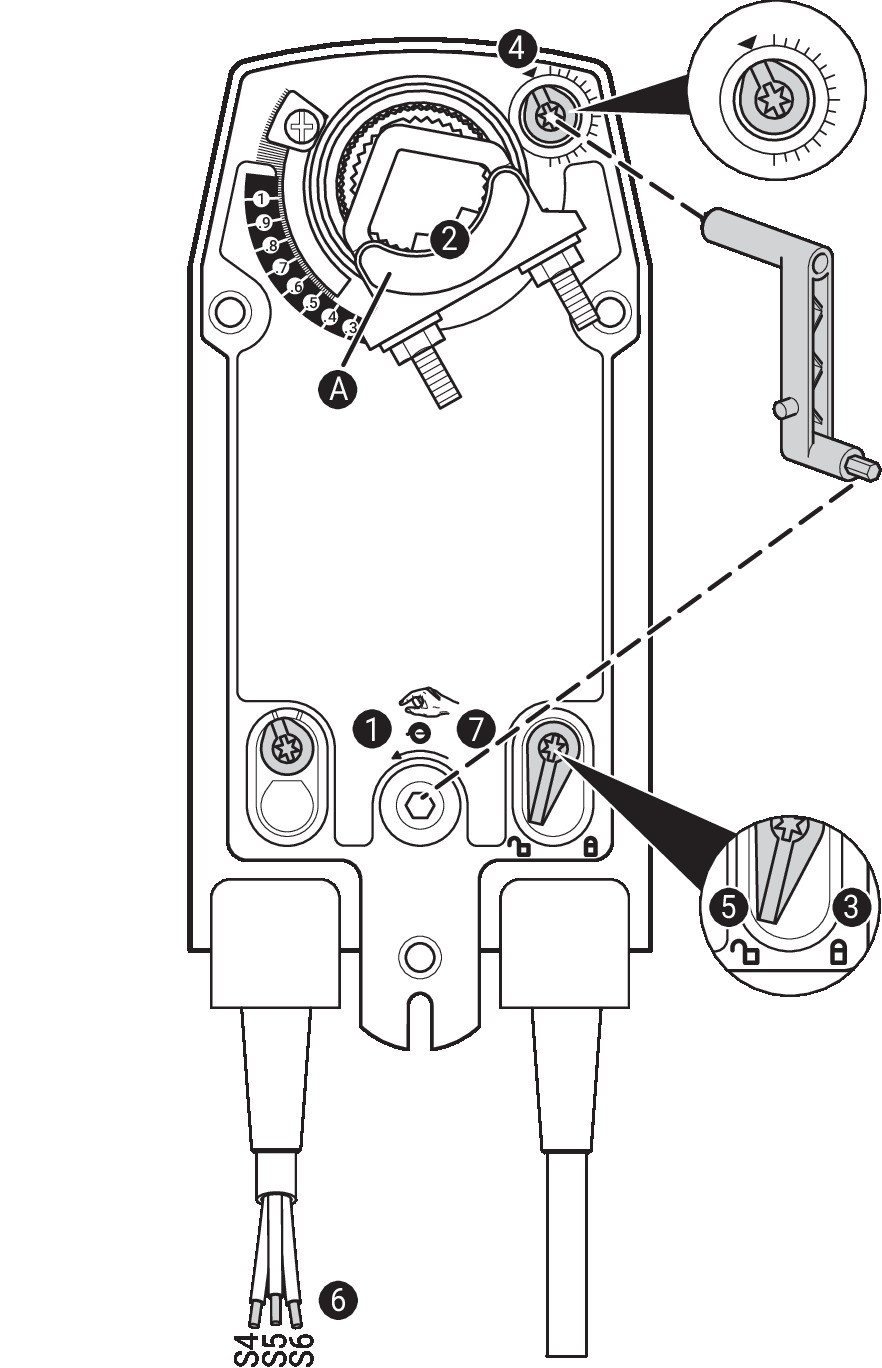

Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.

Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.

Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.

Настраиваемая сигнализацияТочки срабатывания вспомогательных переключателей регулируются под требования схемы автоматики.

Технические характеристики

Электрические параметры
Номинальное напряжение	AC 24…240 В / DC 24…125 В
Частота питания	50/60 Гц
Диапазон напряжения	AC 19,2…264 В / DC 21,6…137,5 В
Потребляемая мощность в работе	7 Вт
Потребляемая мощность в покое	3,5 Вт
Расчётная мощность для выбора кабеля	18 В·А
Вспомогательный переключатель	2×SPDT, 1x 10% / 1x 11…100%
Коммутационная способность всп. переключателя	1 мА…3 А (0,5 А индуктивная), DC 5 В…AC 250 В
Подключение питания / управления	кабель 1 м, 2×0,75 мм², безгалогенный (FRNC)
Подключение всп. переключателя	кабель 1 м, 6×0,75 мм², безгалогенный (FRNC)
Параллельная работа	да (с учётом данных производительности)

Функциональные параметры
Крутящий момент двигателя	20 Н·м
Момент возврата (пружина)	20 Н·м
Направление возврата	L (ccw)
Ручное управление	рукояткой с фиксирующим переключателем
Угол поворота	макс. 95°
Угол поворота, примечание	настраивается от 33 % с шагом 2,5 % (механический упор)
Время хода двигателя	75 с / 90°
Время возврата в безопасное положение	<20 с при -20…50 °C, <60 с при -30 °C
Уровень звуковой мощности, двигатель	45 дБ(А)
Механическое присоединение	универсальный захват вала 12…26,7 мм
Индикация положения	механический, съёмный указатель
Ресурс	не менее 60 000 срабатываний в безопасное положение

Безопасность и условия эксплуатации
Класс защиты IEC/EN	II, усиленная изоляция
Класс защиты UL	II, усиленная изоляция
Класс защиты всп. переключателя	II, усиленная изоляция
Степень защиты IEC/EN	IP66/67
Степень защиты NEMA/UL	NEMA 4X
Корпус (UL)	UL Enclosure Type 4X
ЭМС	CE по 2014/30/EU
Директива по низковольтному оборудованию	CE по 2014/35/EU
Сертификация IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL	cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия	Type 1.AA.B
Импульсное напряжение питания / управления	4 кВ
Импульсное напряжение всп. переключателя	2,5 кВ
Степень загрязнения	4
Влажность окружающей среды	макс. 100 % отн.
Температура окружающей среды	-30…50°C
Температура хранения	-40…80°C
Обслуживание	не требует обслуживания

Масса
Масса	4,5 кг

Чертёж и схемы подключения

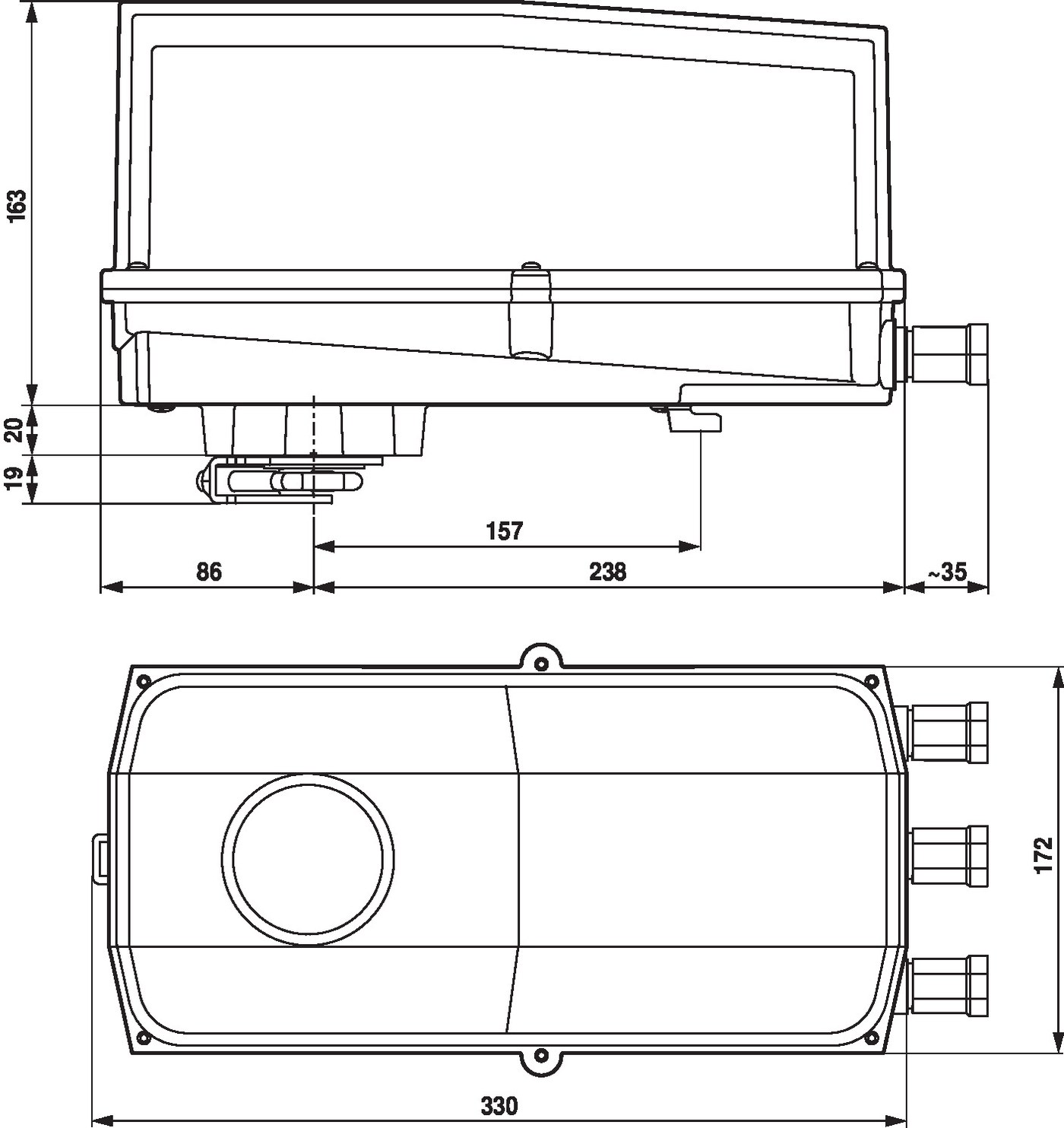

Габаритный чертёж Belimo SFG-S2-L — Габаритный чертёж, мм

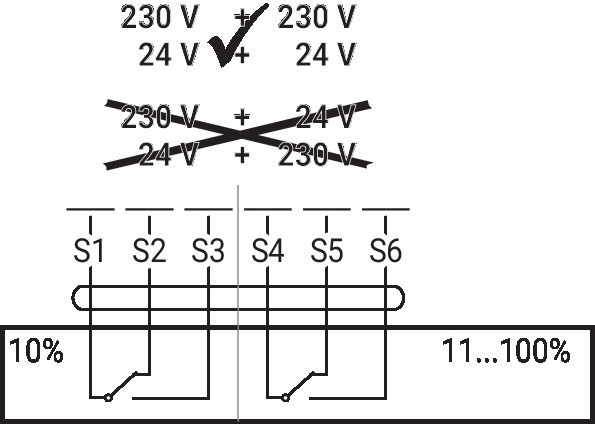

SFG-S2-L — Вспомогательный переключатель — Вспомогательный переключатель

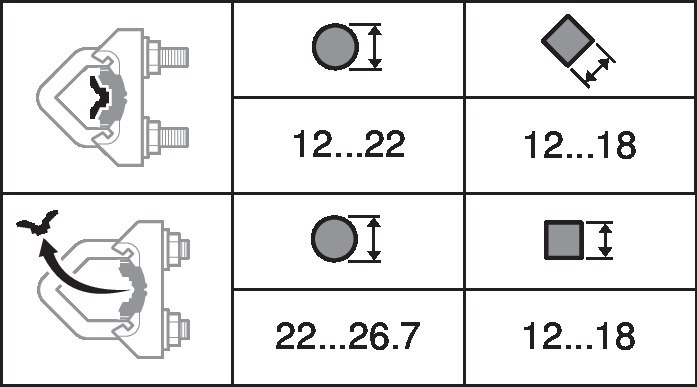

SFG-S2-L — Диапазон захвата вала — Диапазон захвата вала

Где применяется

заслонки наружной установки, крышные и на фасаде
пищевые производства и помещения с влажной уборкой
промышленные установки с пылью и агрессивной средой

Как подобрать и смонтировать

Момент. 20 Н·м хватает на заслонку площадью примерно до 4 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC 24…240 В / DC 24…125 В. Подключается к сети напрямую, отдельный источник не нужен.
Управление. откр/закр.
Вал. универсальный захват вала 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Сигнализация. 2 × SPDT — подключите к входам контроллера для подтверждения положения створок.

Важно знать

Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.

Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
