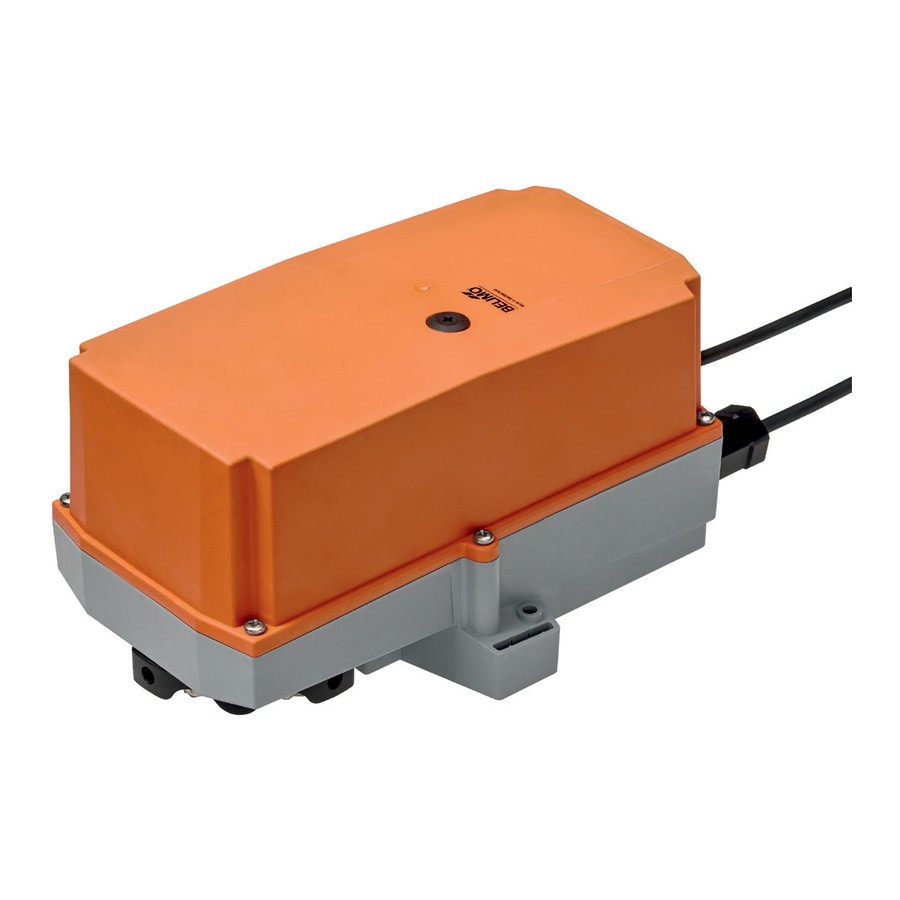

Электропривод Belimo SM24P-P5 (20 Н·м)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo SM24P-P5 (20 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC/DC 24 В, управление: откр/закр.
Как работает
Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью.
Что это даёт
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC/DC 24 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 19,2…28,8 В / DC 19,2…28,8 В |
| Потребляемая мощность в работе | 2 Вт |
| Потребляемая мощность в покое | 0,2 Вт |
| Расчётная мощность для выбора кабеля | 4 В·А |
| Подключение питания / управления | Cable 1 m, 3 x 0,75 мм² (безгалогенный) |
| Параллельная работа | да (с учётом данных производительности) |
| Функциональные параметры | |
|---|---|
| Направление движения | переключателем 0 (ccw rotation) / 1 (cw rotation) |
| Ручное управление | кнопкой, с фиксацией |
| Угол поворота | макс. 95° |
| Угол поворота, примечание | ограничивается с обеих сторон регулируемыми механическими упорами |
| Время хода двигателя | 150 с / 90° |
| Уровень звуковой мощности, двигатель | 45 дБ(А) |
| Индикация положения | механический, съёмный указатель |
| Степень защиты IEC/EN | IP66/67 |
| Степень защиты NEMA/UL | NEMA 4, UL Enclosure Type 4 |
| ЭМС | CE по 2014/30/EU |
| Сертификация IEC/EN | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
| Импульсное напряжение питания / управления | 0,8 кВ |
| Температура окружающей среды | -30…50 °C |
| Влажность окружающей среды | 100% r.H. |
| Масса | |
|---|---|
| Масса | 2,1 кг |

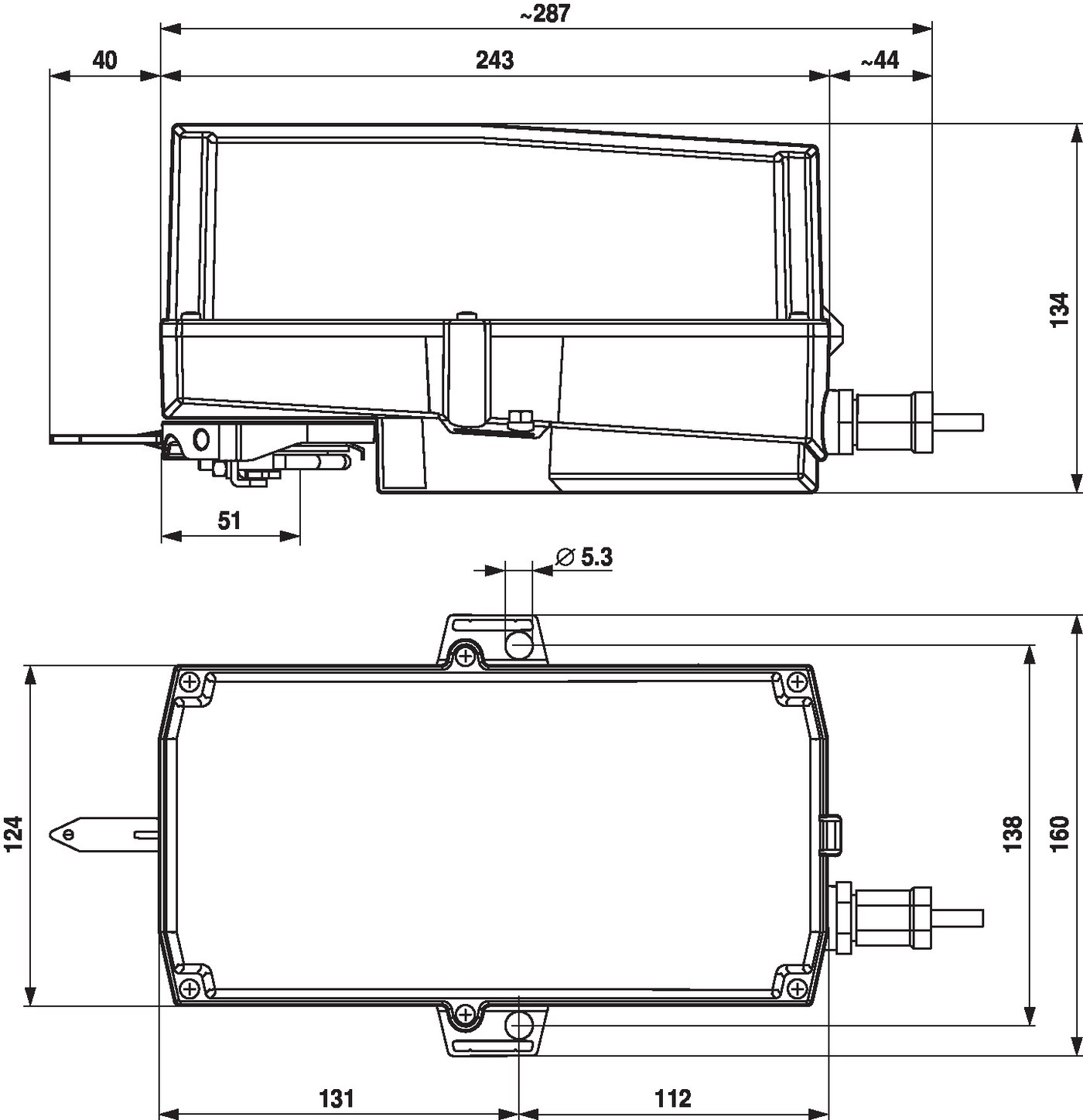

Чертёж и схемы подключения
Где применяется
- заслонки наружной установки, крышные и на фасаде
- пищевые производства и помещения с влажной уборкой
- промышленные установки с пылью и агрессивной средой
Как подобрать и смонтировать
- Момент. 20 Н·м хватает на заслонку площадью примерно до 4 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. откр/закр.
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
