Технические данные
Характеристики
ПитаниеAC/DC 24 В
Площадь заслонкидо 4 м²
Всп. переключатели1 × SPDT
Возврат при отказе питаниянет
Время хода150 с / 90°
Управлениеоткр/закр, 3-позиционное, MP-Bus
Крутящий момент20 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияSM
ПроизводительBelimo
Подробно
Описание

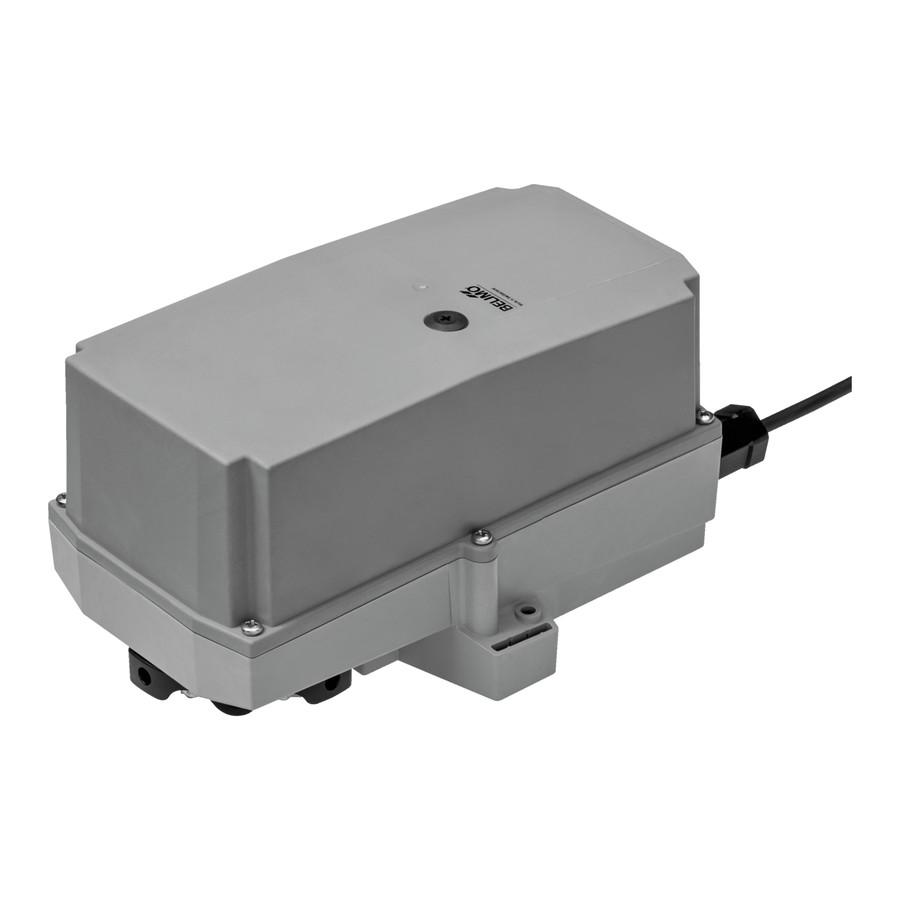

Электропривод Belimo SM24P-S (20 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC/DC 24 В, управление: откр/закр, 3-позиционное, MP-Bus.
Крутящий момент20 Н·м
ПитаниеAC/DC 24 В
Управлениеоткр/закр, 3-позиционное, MP-Bus
Время хода150 с / 90°
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключатели1 × SPDT
Площадь заслонкидо 4 м²
Степень защитыIP66/67
Как работает
Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью. Управление и обратная связь передаются по цифровой шине, параметры привода читаются и настраиваются с контроллера.
Что это даёт
Область примененияЗаслонки наружного воздуха, рециркуляции и вытяжки, где при отказе питания клапан обязан вернуться в безопасное положение.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.

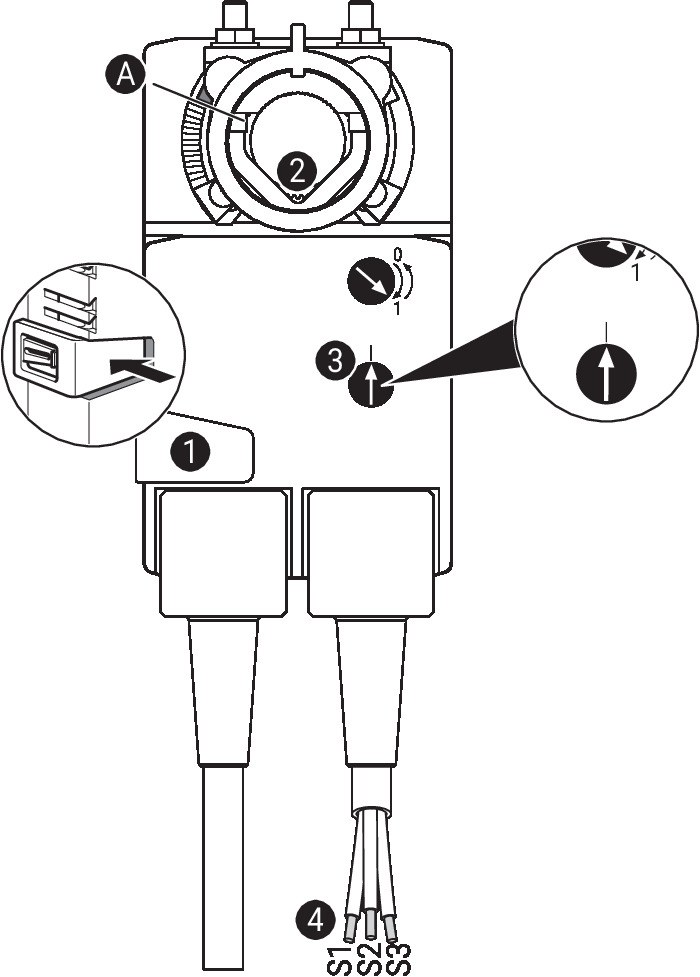

Настраиваемая сигнализацияТочки срабатывания вспомогательных переключателей регулируются под требования схемы автоматики.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 19,2…28,8 В
Потребляемая мощность в работе
2 Вт
Потребляемая мощность в покое
0,2 Вт
Расчётная мощность для выбора кабеля
4 В·А
Вспомогательный переключатель
1×SPDT, 0…100%
Коммутационная способность всп. переключателя
1 мА…3 А (0,5 А индуктивная), DC 5 В…AC 250 В
Подключение питания / управления
кабель 1 м, 3×0,75 мм², безгалогенный (FRNC)
Подключение всп. переключателя
кабель 1 м, 3×0,75 мм², безгалогенный (FRNC)
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
20 Н·м
Направление движения

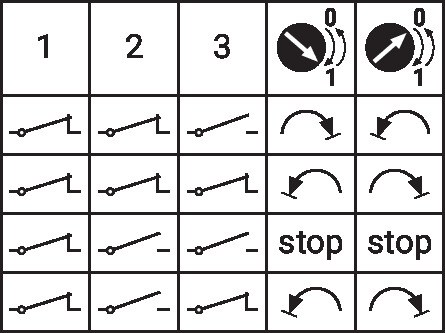

переключателем 0 (ccw rotation) / 1 (cw rotation)
Ручное управление
кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
150 с / 90°
Уровень звуковой мощности, двигатель
45 дБ(А)
Механическое присоединение

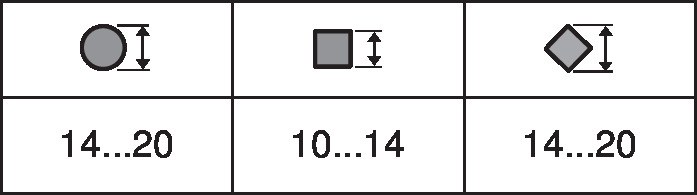

универсальный захват вала 14…20 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Класс защиты всп. переключателя
II, усиленная изоляция
Степень защиты IEC/EN
IP66/67
Степень защиты NEMA/UL
NEMA 4X
Корпус (UL)
UL Enclosure Type 4X
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2014/35/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия
Type 1.B
Импульсное напряжение питания / управления
0,8 кВ
Импульсное напряжение всп. переключателя
2,5 кВ
Степень загрязнения
4
Влажность окружающей среды
макс. 100 % отн.
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,8 кг

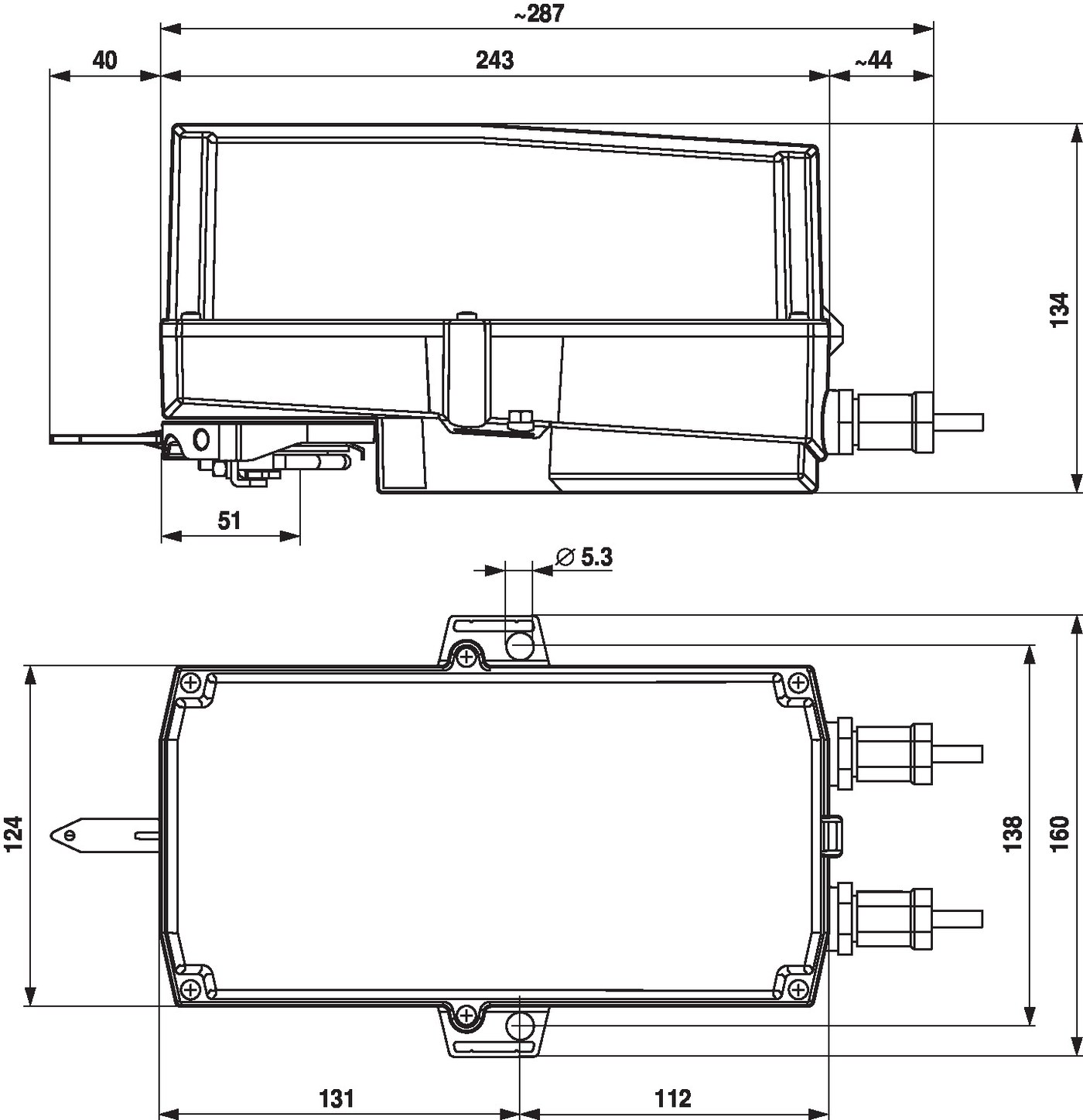

Чертёж и схемы подключения
Габаритный чертёж, ммСхема подключенияСхема подключенияСхема подключенияДлина валаДиапазон захвата вала
Где применяется
заслонки наружной установки, крышные и на фасаде
пищевые производства и помещения с влажной уборкой
промышленные установки с пылью и агрессивной средой
Как подобрать и смонтировать
Момент. 20 Н·м хватает на заслонку площадью примерно до 4 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр, 3-позиционное, MP-Bus.
Вал. универсальный захват вала 14…20 мм. Проверьте размер и длину посадочной части вала заслонки.
Сигнализация. 1 × SPDT — подключите к входам контроллера для подтверждения положения створок.
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
