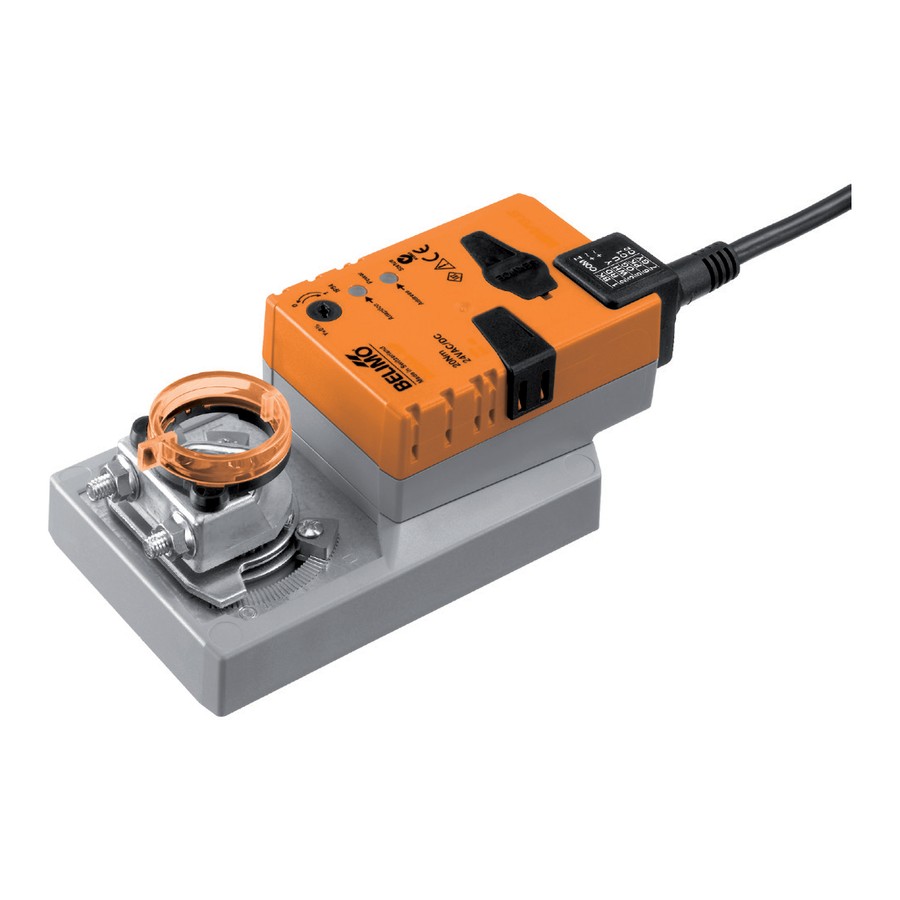

Электропривод Belimo SMC24A-MF (20 Н·м)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: SMC24A-MF

Technical data sheet Belimo (PDF, англ.)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Электропривод Belimo SMC24A-MF (20 Н·м) — быстродействующий привод воздушной заслонки, 20 Н·м, питание AC/DC 24 В, управление откр/закр, 3-позиционное, плавное 0/2…10 В, настраиваемое (MF).

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Питание AC/DC 24 В

Площадь заслонки до 4 м²

Всп. переключатели нет

Возврат при отказе питания нет

Время хода 35 с / 90°

Управление откр/закр, 3-позиционное, плавное 0/2…10 В, настраиваемое (MF)

Крутящий момент 20 Н·м

Назначение Для воздушных клапанов

Тип привода поворотный

Серия SMC

Производитель Belimo

Подробно

Описание

Электропривод Belimo SMC24A-MF (20 Н·м) — быстродействующий привод воздушной заслонки. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC/DC 24 В, управление: откр/закр, 3-позиционное, плавное 0/2…10 В, настраиваемое (MF).

Крутящий момент20 Н·м

ПитаниеAC/DC 24 В

Управлениеоткр/закр, 3-позиционное, плавное 0/2…10 В, настраиваемое (MF)

Время хода35 с / 90°

Возврат при отказе питаниянет, положение удерживается редуктором

Всп. переключателинет

Площадь заслонкидо 4 м²

Степень защитыIP54
