Клапан противопожарный КПП 90(120)-НЗ(КИД-МС-С)

✓ Всегда в наличии / под заказ Доставка по всей России

Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной

⚙️ Подбор и заказ

Ширина B, мм

Высота H, мм

Предел огнестойкости

Привод Опции исполнения

Клеммная коробка (К) Коробка распаячная (РК) Морозостойкое (МС) МС + греющий кабель (ГК) МС + кабель на приводе (УП) Терморазмыкающее устройство (ТРУ TS) Нержавеющая сталь (AISI) Переходник на круглое сечение

Комментарий к позиции (система, объект, привязка к проекту) Прикрепить файл — чертёж, спецификация, фото

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд Вентар-С

Исполнение Нормально закрытые специализированные

Наименование клапана КПП

Подробно

Описание

Клапан противопожарный нормально закрытый избыточного давления предназначен для возмещения объемов удаляемых продуктов горения из помещений путем компенсации подачи наружного воздуха. Подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов, к которым непосредственно примыкают защищаемые помещения могут быть установлены клапаны избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости.

Перепад давления на закрытой двери тамбур-шлюза от 20 Па до 150 Па, при известной производительности и напора вентиляционной системы, зависит от типоразмера клапана. Возврат заслонки в закрытое положение при падении давления настраивается на клапане при помощи регулировки пружин. При этом их натяжка должна быть минимально необходимой.

Для определения площади воспользуйтесь формулой:

k_пр. - коэффициент, учитывающий конструктивные особенности клапана. Для КПП НЗ(КИД) А-В это значение будет 1,8

V_дв. - скорость потока воздуха в открытой двери при закрытом клапане, м/с

S_дв. - площадь открытой двери, м2

ΔР_кид. - перепад давления на клапане при закрытой двери, соответствует избыточному давлению в тамбур-шлюзе, Па

ρ_в - плотность подаваемого воздуха, кг/м3

Типы клапана:

К - канальный
С - стеновой
КЛ - канальный многостворчатый
СЛ - стеновой многостворчатый
МС-К - морозостойкий канальный
МС-С - морозостойкий стеновой

Опции:

AISI - коррозионностойкое исполнение (любая марка нерж.стали)
1*D(A-B)/2*D(A-B) - переходник с прямоугольного клапана на круглый клапан

Предел огнестойкости клапанов КИД:

EI 60
EI 90
EI 120

- в режиме нормально закрытого

Клапан избыточного давления может быть прямого потока или обратного потока. При прямом потоке, его направление будет от крепежных фланцев (лицевая сторона) в сторону задней части клапана и заслонка открывается по потоку. В случае обратного исполнения, поток направлен к лицевой стороне, при этом заслонка открывается в сторону фланцев. Конструкция клапан обратного потока ОП имеет только многостворчатое исполнение.

Описание НЗ (КИД)

Нормально закрытый клапан избыточного давления КПП КИД состоит из:

корпуса, изготовленного из оцинкованной стали
огнеупорных одной или нескольких заслонок из негорючих минеральных материалов
одной или нескольких пружин, расположенных внутри корпуса

Корпус, в зависимости от исполнения клапана, имеет глубину от 180 мм до 200. Фланцы на канальных клапанах шириной 30 мм., на стеновых клапанах 45мм. Заслонка коробчатого типа набивается огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента). При перепаде давления заслонка(ки) открываются.При снятии перепада давления пружины возвращают заслонку в нормальное положение.

Двигательный механизм, применяемые на клапанах:

Пружина растяжения
Электромагнитный привод * на определенные модели клапана 220/24 В

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Установка клапана нормально закрытого избыточного давления КИД должна быть в вертикальном положении. Ось заслонки в горизонтальном положении. При установке предусмотреть свободный доступ к пружинам, для регулировки клапана.

Клапаны КПП НЗ(КИД) стенового исполнения:

С - стеновой
СЛ - стеновой многостворчатый
МС-С - морозостойкий стеновой

Клапан противопожарный КПП 90(60,120)-НЗ(КИД-МС-С)

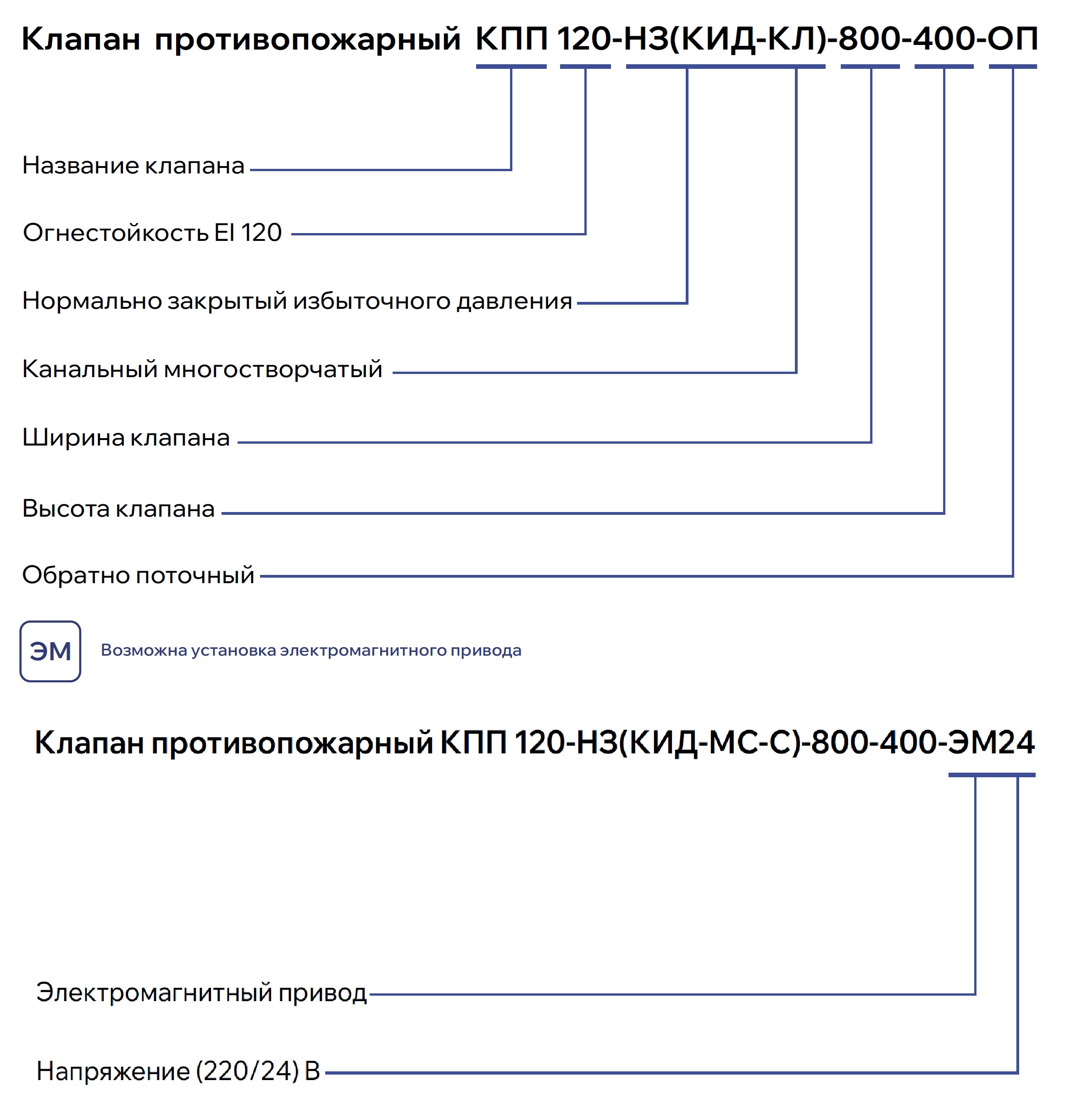

Доступна установка электромагнитного привода КПП 90(120)-НЗ(КИД-МС-С)-ЭМ(220/24)

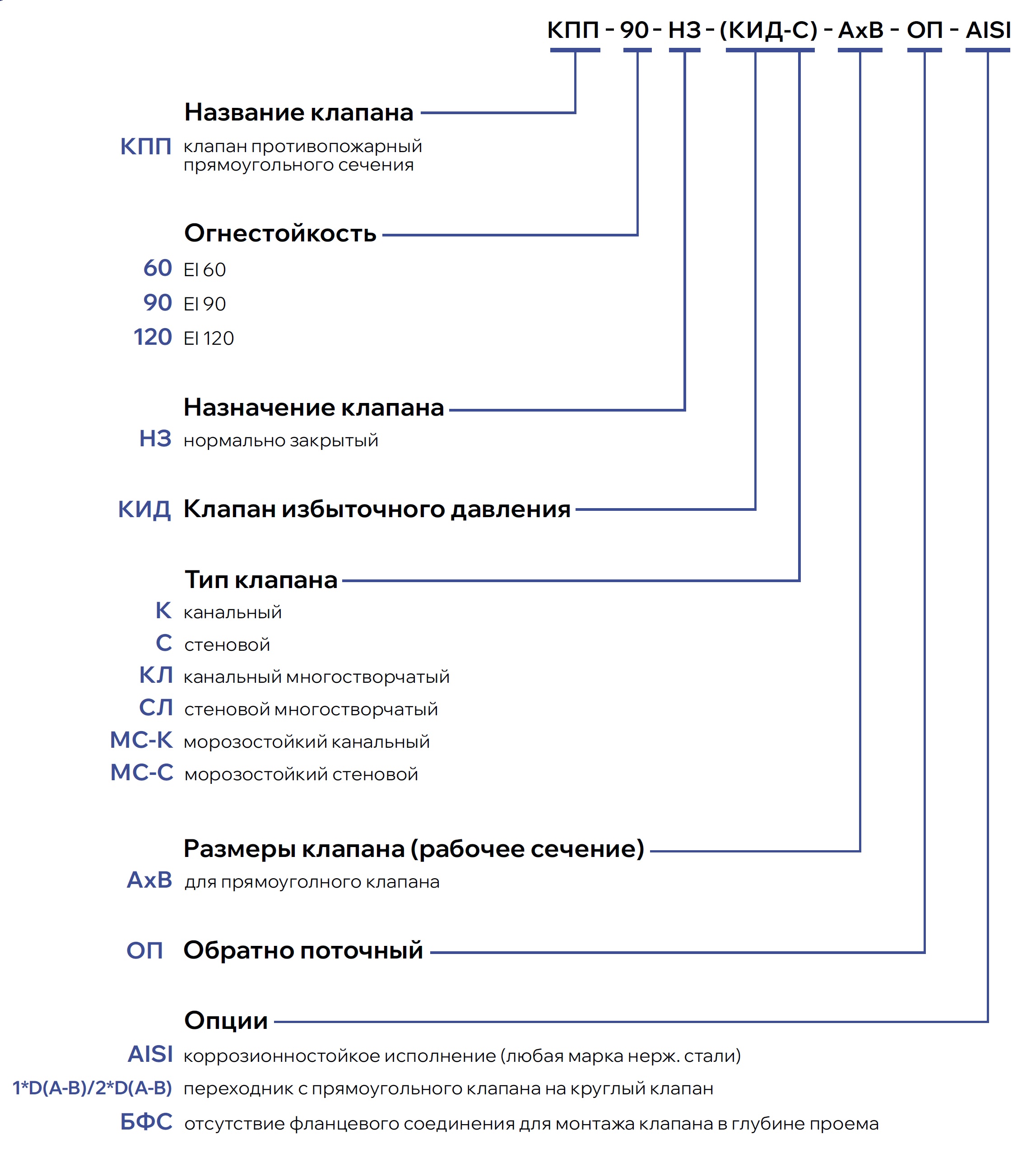

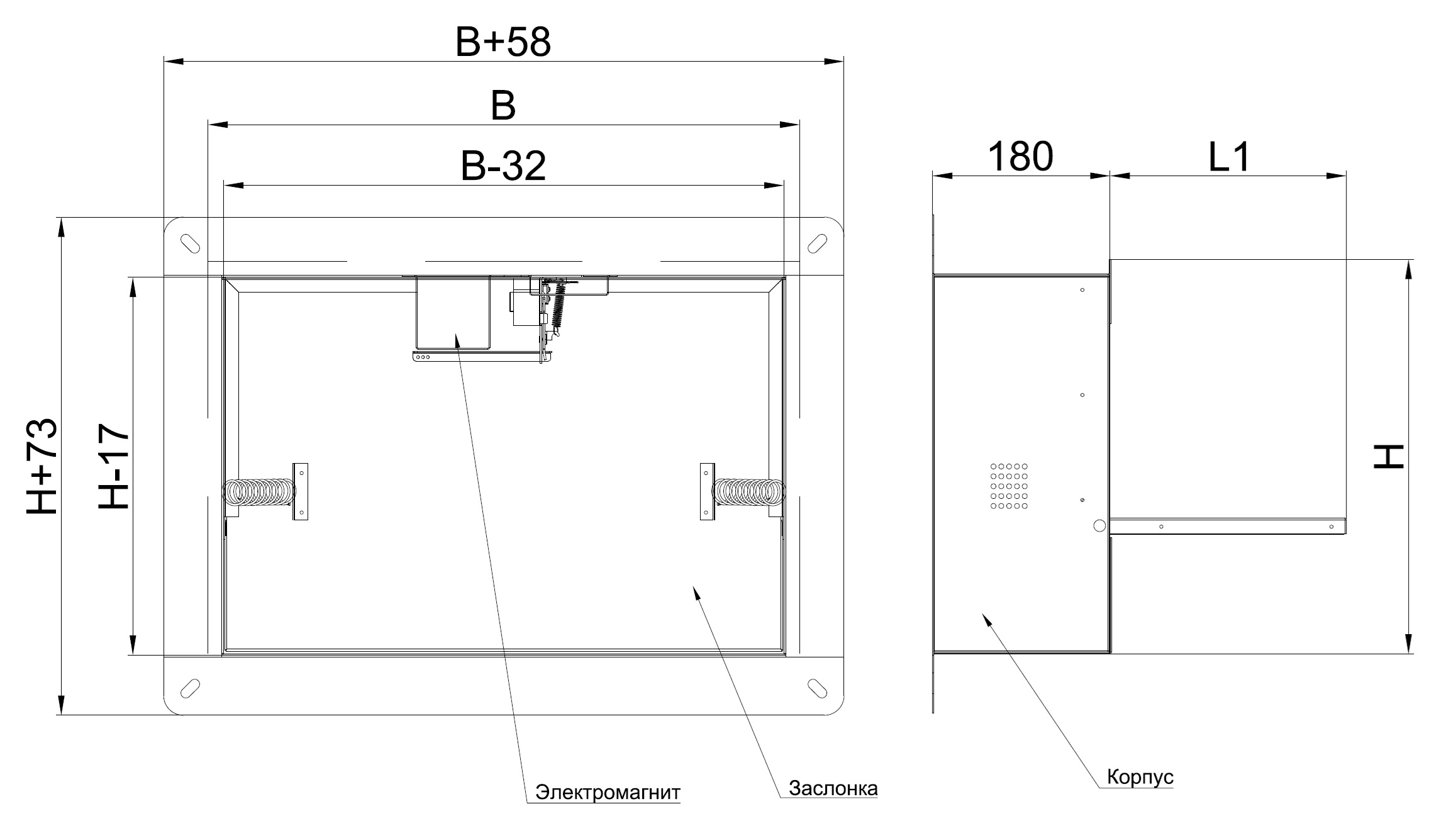

Чертеж клапана EI 90(120)

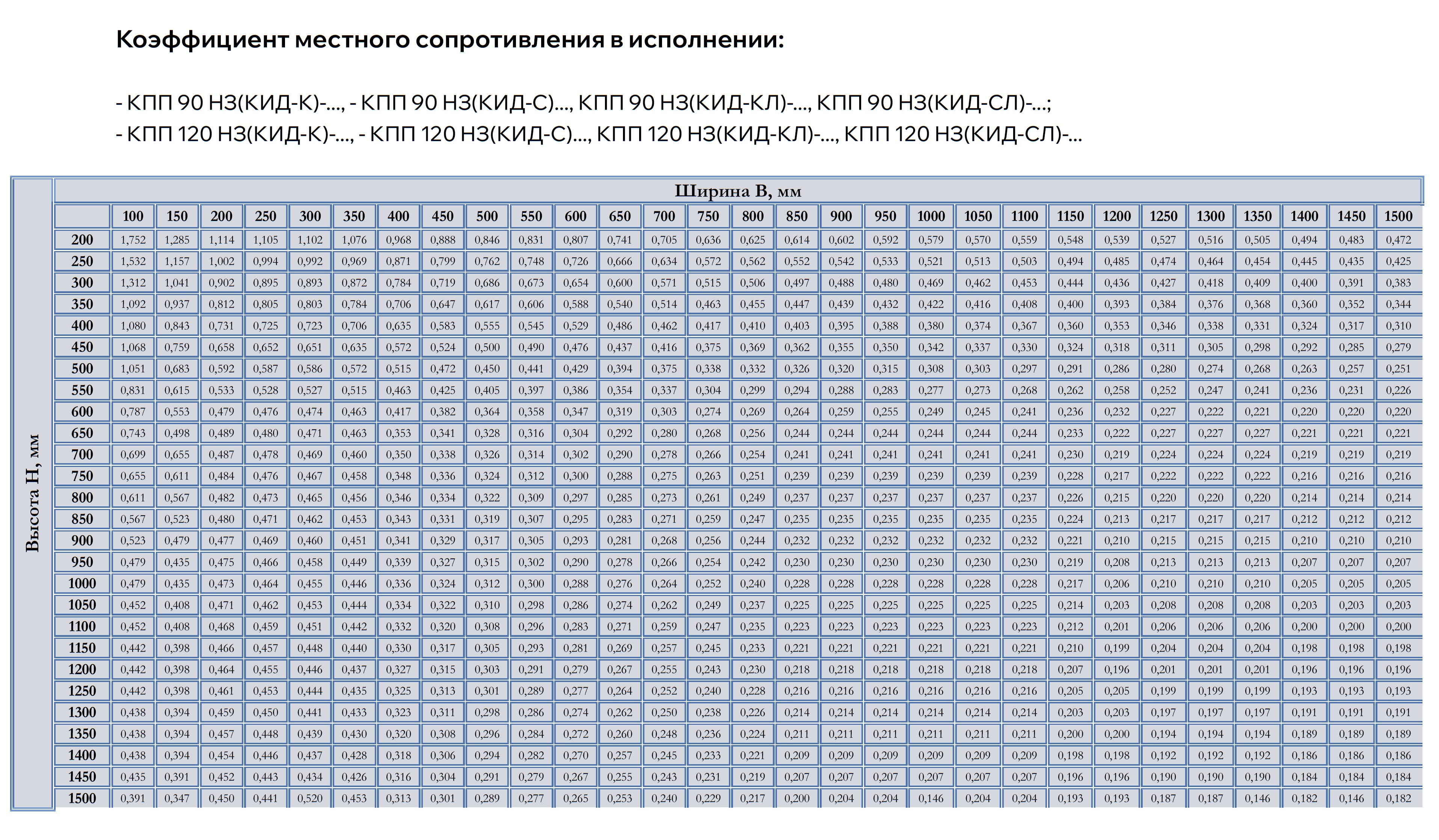

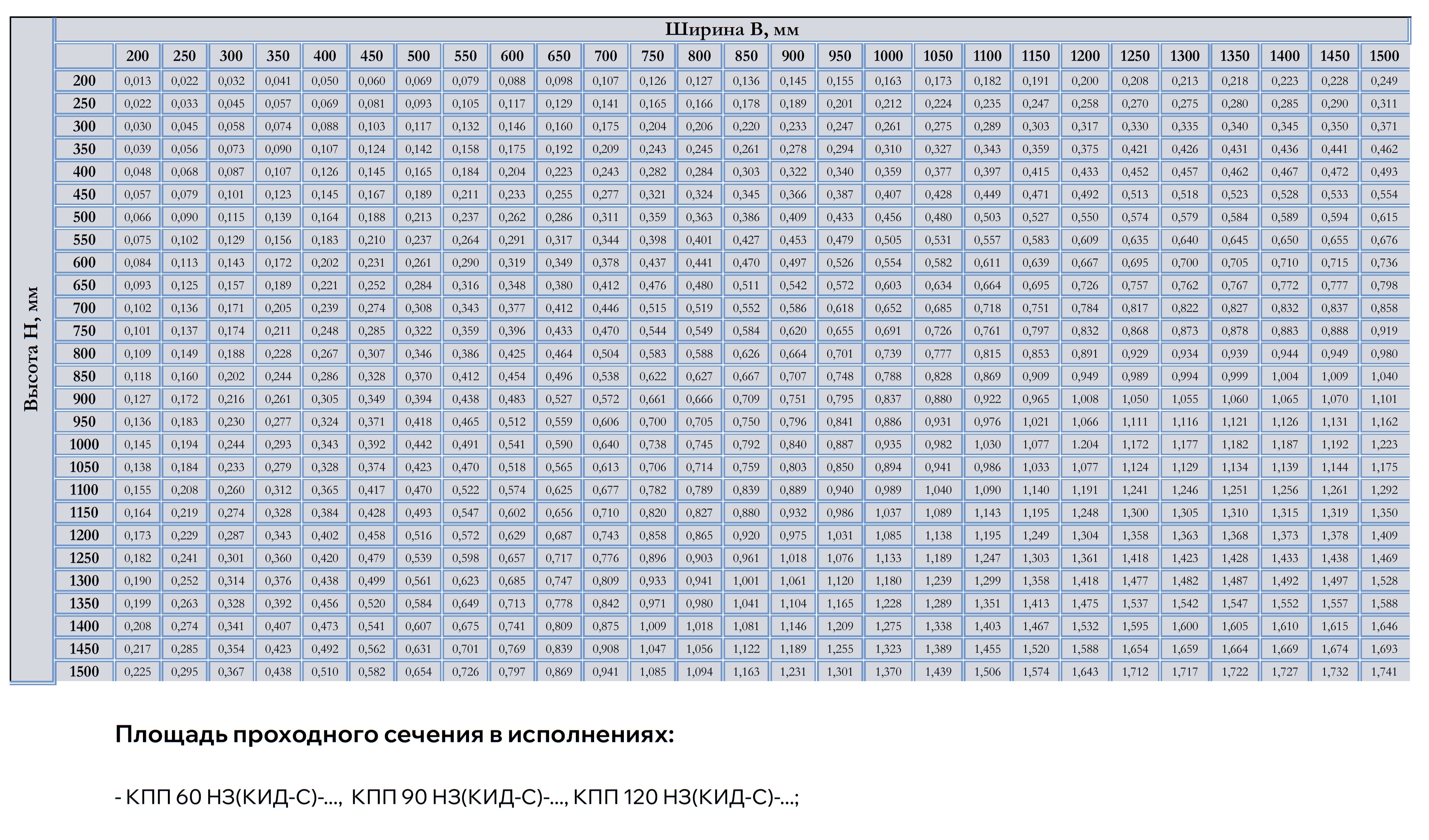

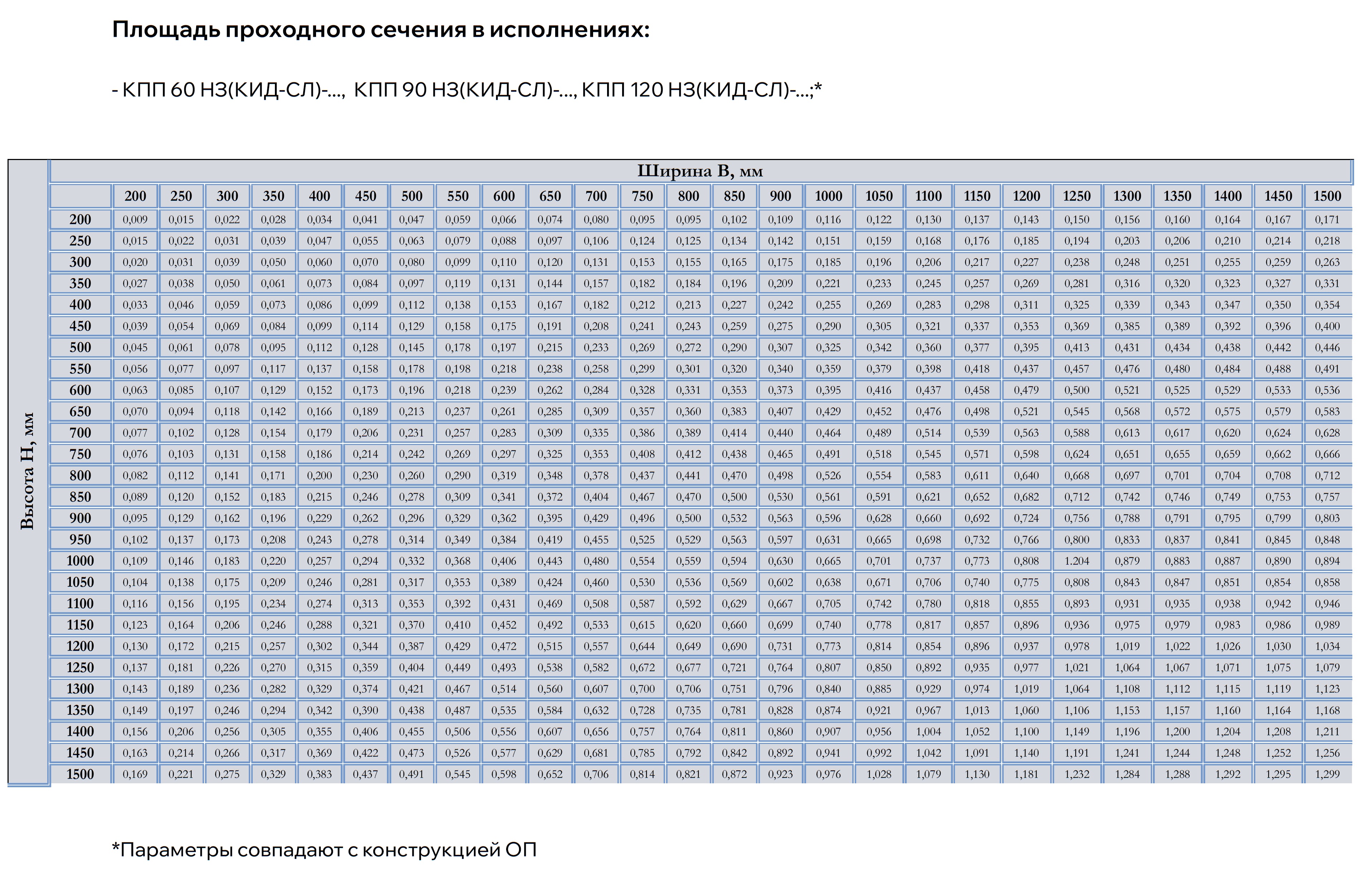

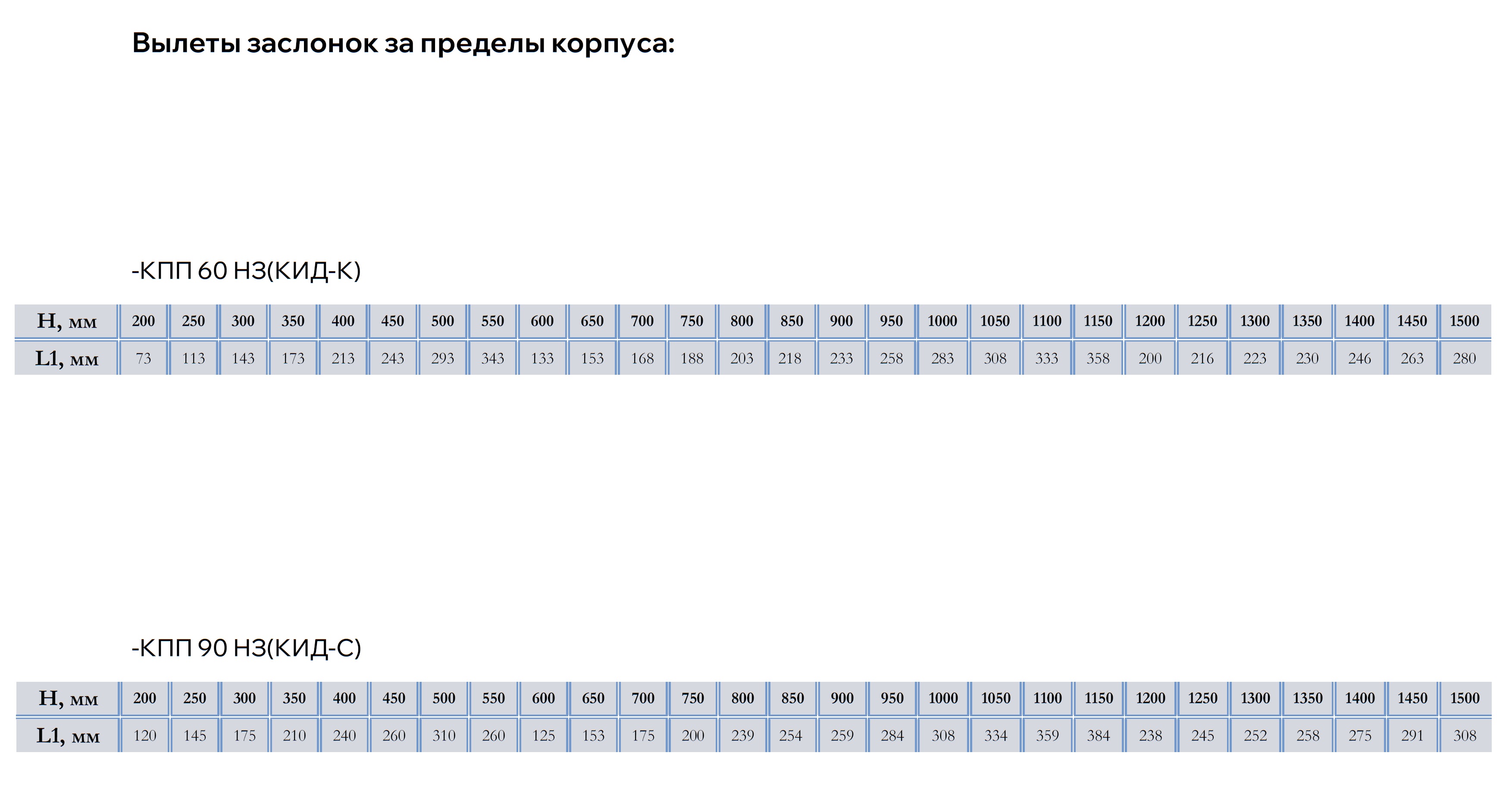

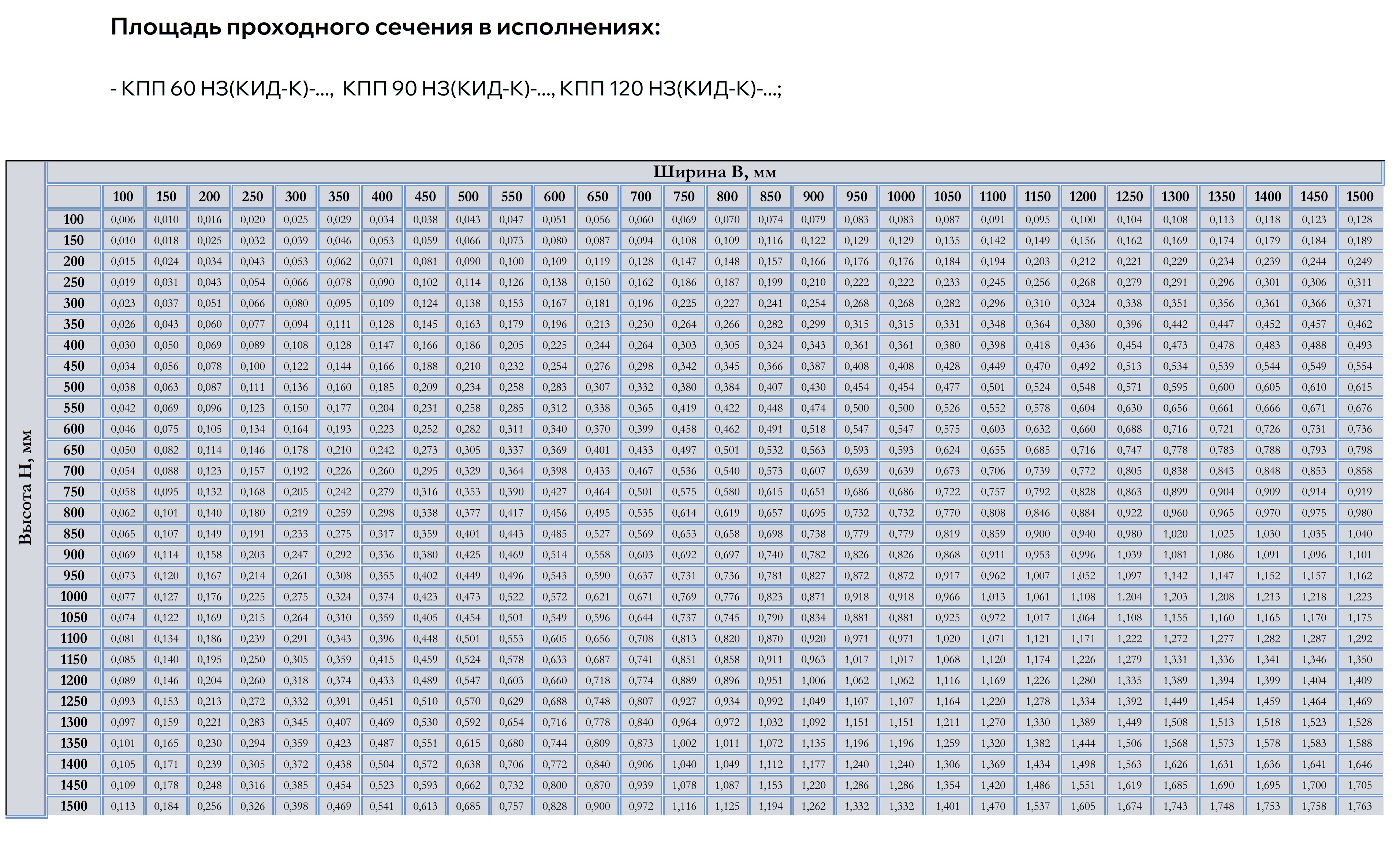

Технические характеристики НЗ
