Тепловая завеса КЭВ-200П5120W Тепломаш

Тепловая завеса для защиты ворот высотой от 4 до 6 м предприятий, железнодорожных депо, складов. Благодаря сильному воздушному потоку эффективно защищают проемы промышленных зданий. Установленный угол сопла завесы - 20°. Под заказ изготавливается завеса IP44.

Как работает

Завеса ставится над проёмом или сбоку от него и гонит вниз плоскую струю воздуха. Струя перекрывает проём и не даёт холодному воздуху с улицы заходить внутрь, а тёплому — уходить наружу. Нагрев водяной: внутри медно-алюминиевый теплообменник, подключается к контуру отопления. Тепловая мощность зависит от температуры теплоносителя. Эффективная длина струи — 6 м: столько «добивает» поток, сохраняя отсекающую способность.

Что это даёт

Где применяется

Как подобрать

Высота проёма должна быть не больше эффективной длины струи — у этой модели 6 м.

Длина завесы 2 м: ставьте столько секций, чтобы перекрыть проём по всей ширине, иначе по краям пойдёт холод.

Для водяной модели нужны параметры теплоносителя: температура подачи и обратки, расход и давление.

Пришлите ширину и высоту проёма, режим работы дверей и температуру снаружи — подберём типоразмер и мощность.

Тепловая мощность по теплоносителю

Значения — при максимальном расходе воздуха и температуре в помещении +15 °C.

Монтаж и подключение

Ставится и горизонтально над проёмом, и вертикально сбоку — что удобнее по месту.

Между соплом и проёмом не должно быть препятствий: козырьков, вывесок, коробов вентиляции.

Питание: 220/50.

Степень защиты IP21 — учитывайте при установке во влажных и пыльных зонах.

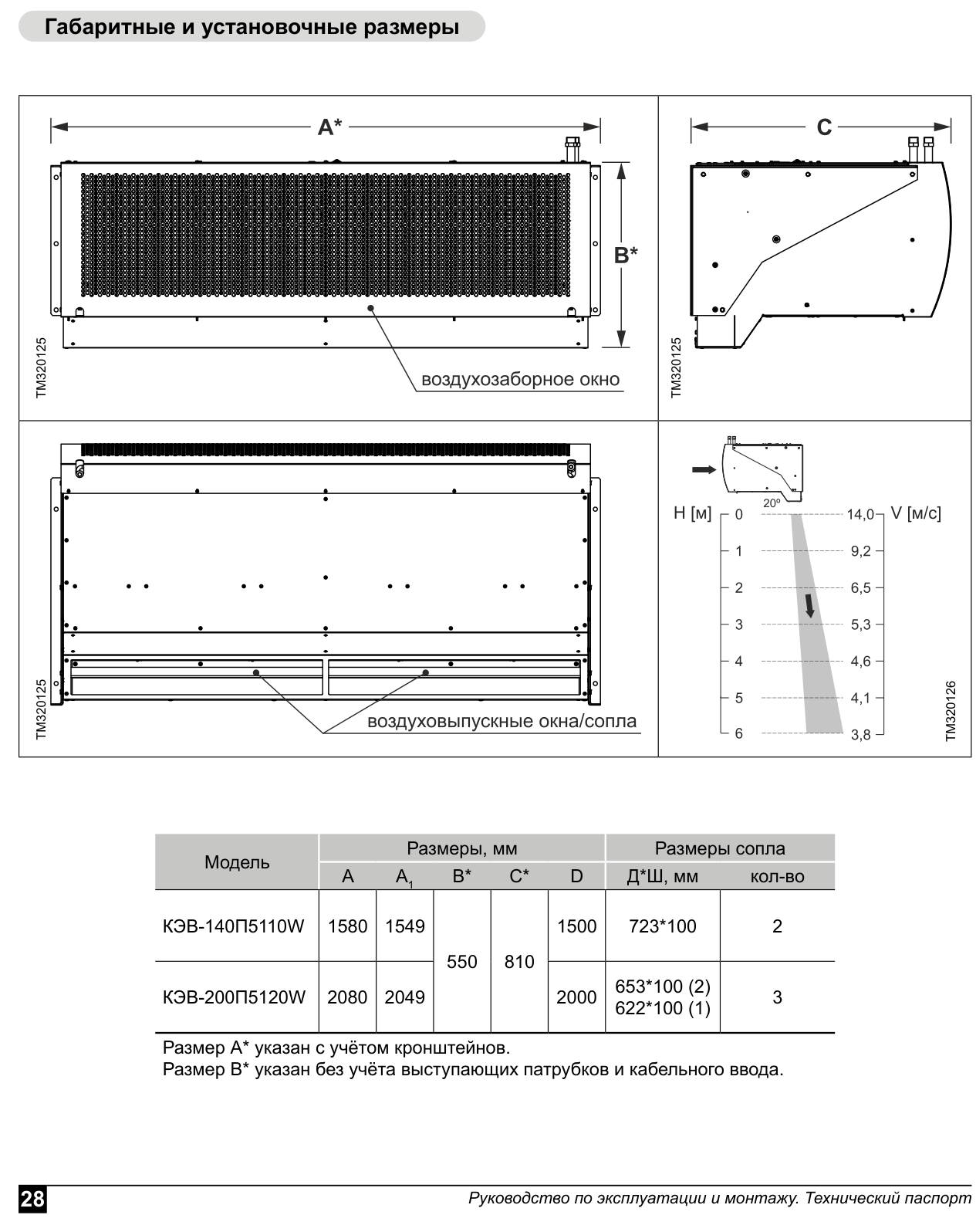

Габаритный чертёж

Габаритные и присоединительные размеры — из заводского паспорта серии.

Комплектация

Воздушно-тепловая завеса, пульт управления HL10, комплект крепежных кронштейнов, паспорт.

Технические характеристики

Важно знать

Оборудование поставляется с заводским паспортом и декларацией соответствия, гарантия завода — 36 месяцев. Перед монтажом сверьте питающую сеть и место установки с паспортом: от этого зависит гарантия.
