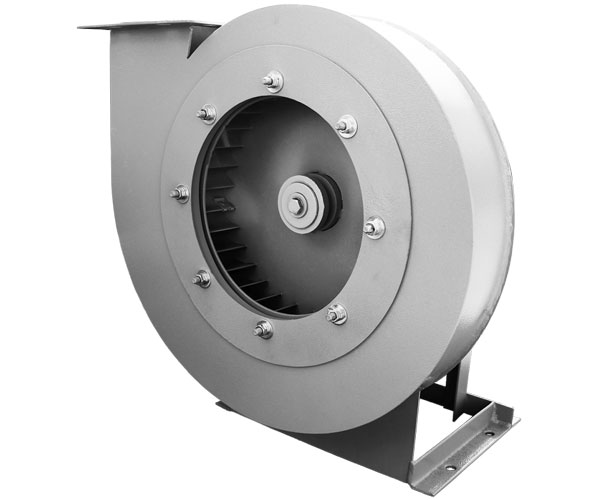

Вентилятор радиальный высокого давления ВР 12-26 — 7 типоразмеров, 24 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Радиальный вентилятор высокого давления для аспирационных систем, пневмотранспорта и технологических установок, где требуется значительный напор при умеренном расходе.
Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие
Варианты материального исполнения: общепромышленное, теплостойкое,
Технические характеристики
Всего в серии 9 исполнений по 6 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Марка (сокращённое обозначение)
Конструктивное исполнение
Скорость вращения, об/мин
Номинальная мощность, кВт
Номинальный ток при 380 В (50 Гц), А
Тип электродвигателя
Производительность Q min, тыс. м³/ч
Производительность Q max, тыс. м³/ч
Полное давление Pv min, Па (ρ = 1,2 кг/м³)
Полное давление Pv max, Па (ρ = 1,2 кг/м³)
Масса вентилятора, кг
Виброизоляторы: марка
Виброизоляторы: количество
Виброизоляторы Ex: марка
Виброизоляторы Ex: количество
ВР 12-26-2,5, исп. 1
ВР 12-26 №2,5
1
3 000
1,10
2,6
71В2
0,32
0,95
1500
1730
30
ДО-40
4
ВР 201
4
ВР 12-26-3,15, исп. 1
—
—
3 000
3,0
6,3
90L2
1,0
1,82
2500
2600
45
ДО-40
4
ВР 201
6
—
—
3 000
4,0
8,2
100S2
1,0
2,2
2450
2600
55
ДО-40
4
ВР 201
6
ВР 12-26-4, исп. 1
—
—
3 000
7,5
14,9
112М2
2,0
3,0
4200
4600
110
ДО-41
4
ВР 202
6
—
—
3 000
15,0
28,6
160S2
2,0
4,25
4200
4750
170
ДО-41
6
ВР 202
6
ВР 12-26-4,5, исп. 1
ВР 12-26 №4,5
1
3 000
18,50
34,7
160М2
3,5
5,4
5150
5850
215
ДО-41
6
ВР 202
8
ВР 12-26-5, исп. 1
—
—
3 000
30,0
55,4
180М2
4,5
8,4
6950
7750
292
ДО-42
6
ВР 202
6
—
—
3 000
45,0
82,1
200L2
4,5
9,0
6950
7750
327
ДО-42
6
ВР 202
6
ВР 12-26-5,5, исп. 1
ВР 12-26 №5,5
1
3 000
45,00
82,1
200L2
5,0
9,4
6800
8000
370
ДО-42
6
ВР 202
8
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.
Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (12 шт.). Выберите типоразмер:

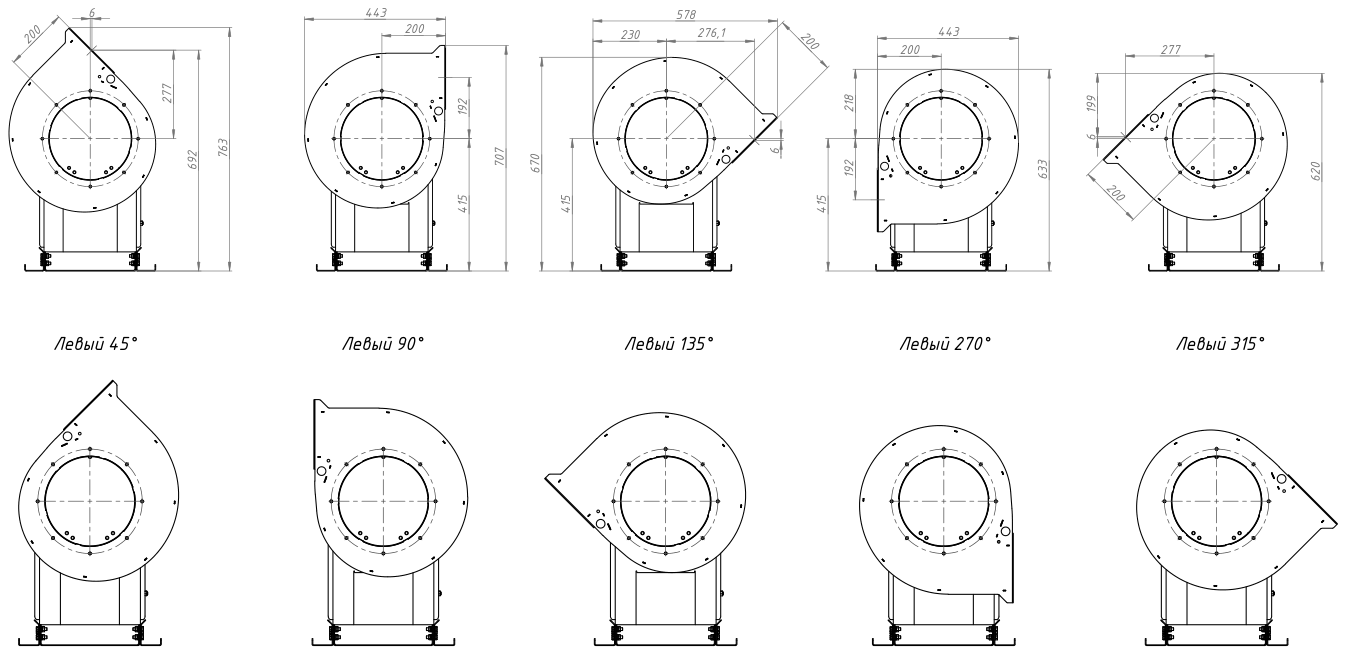

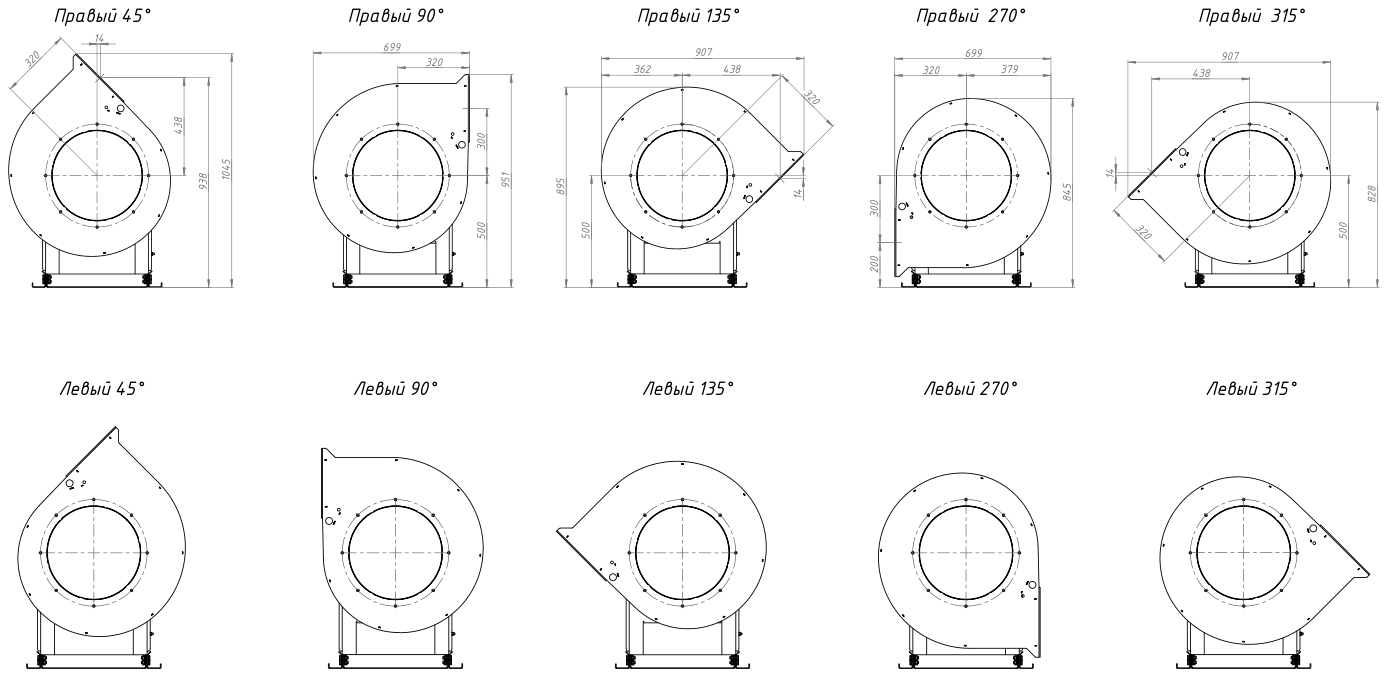

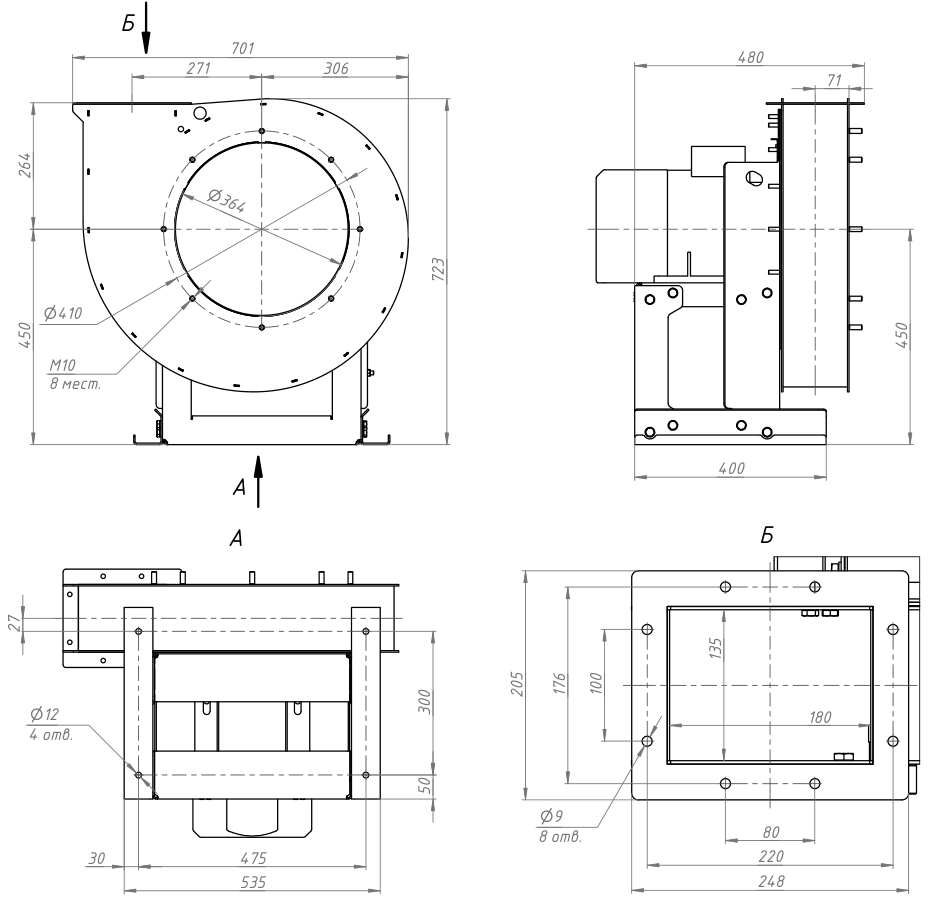

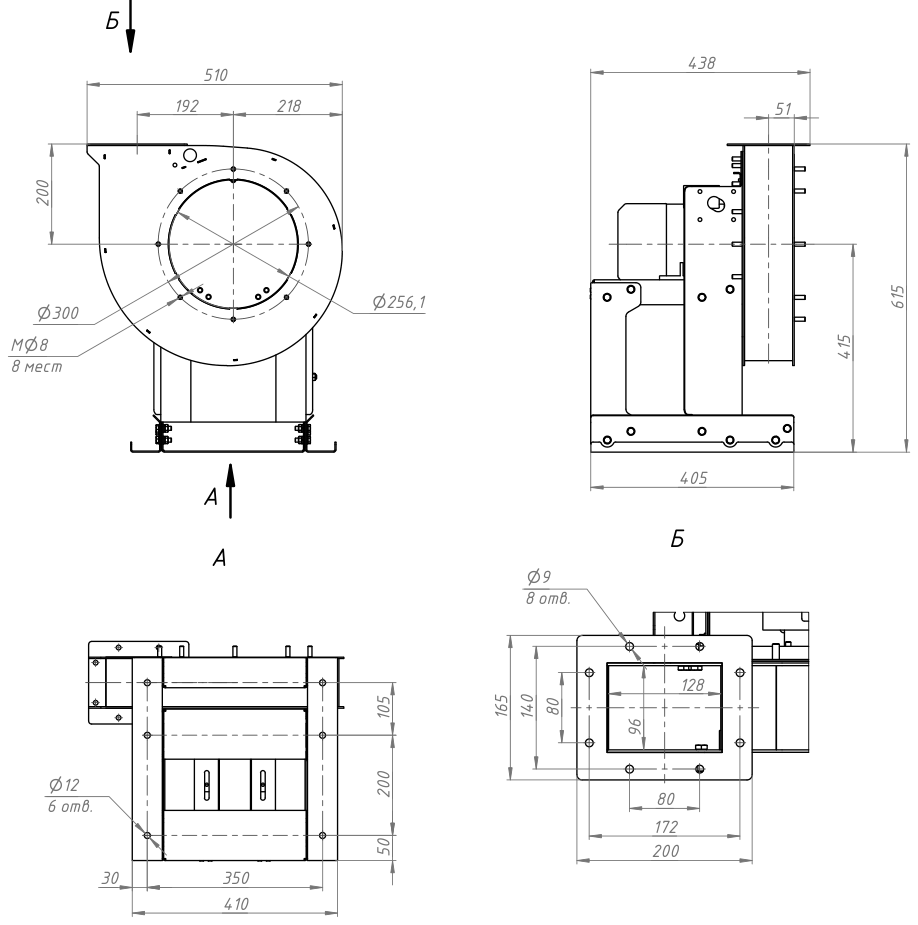

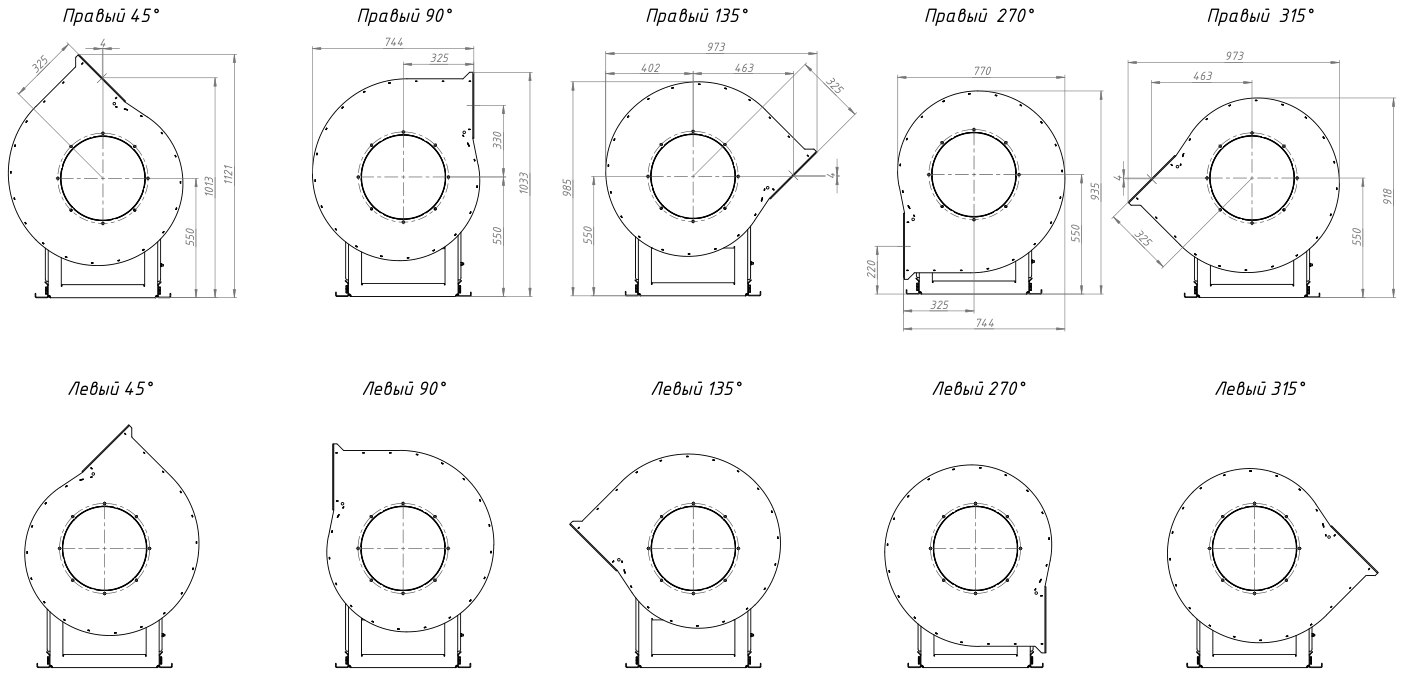

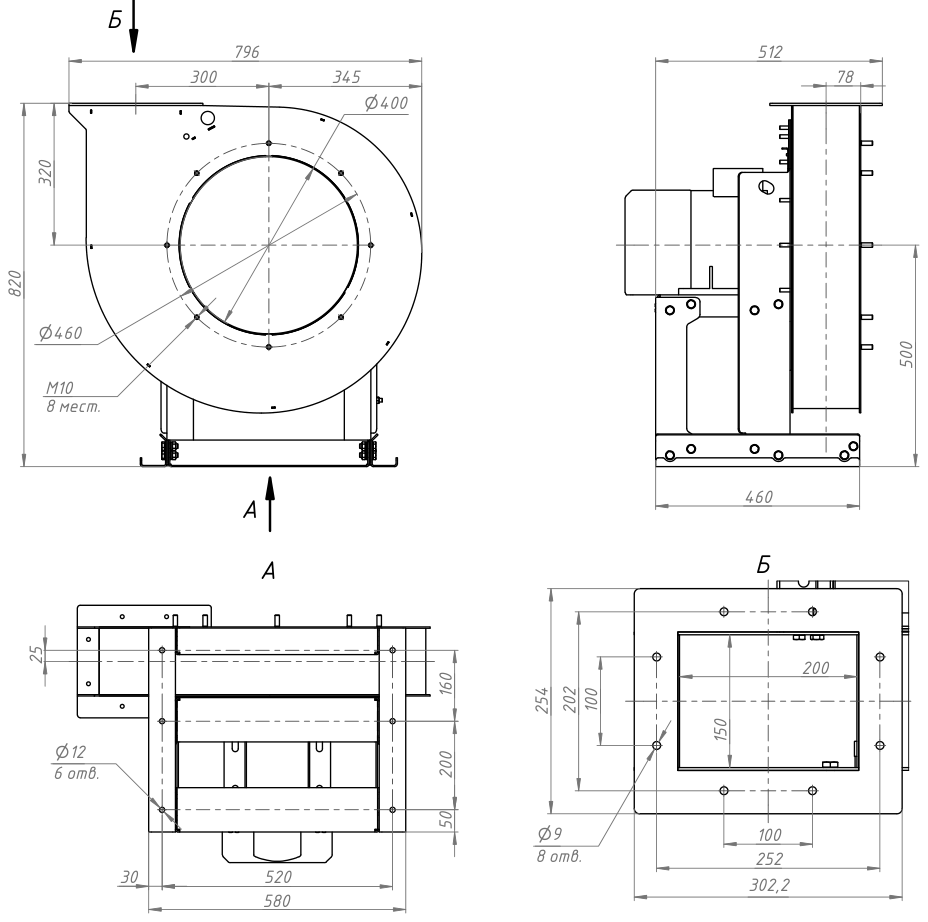

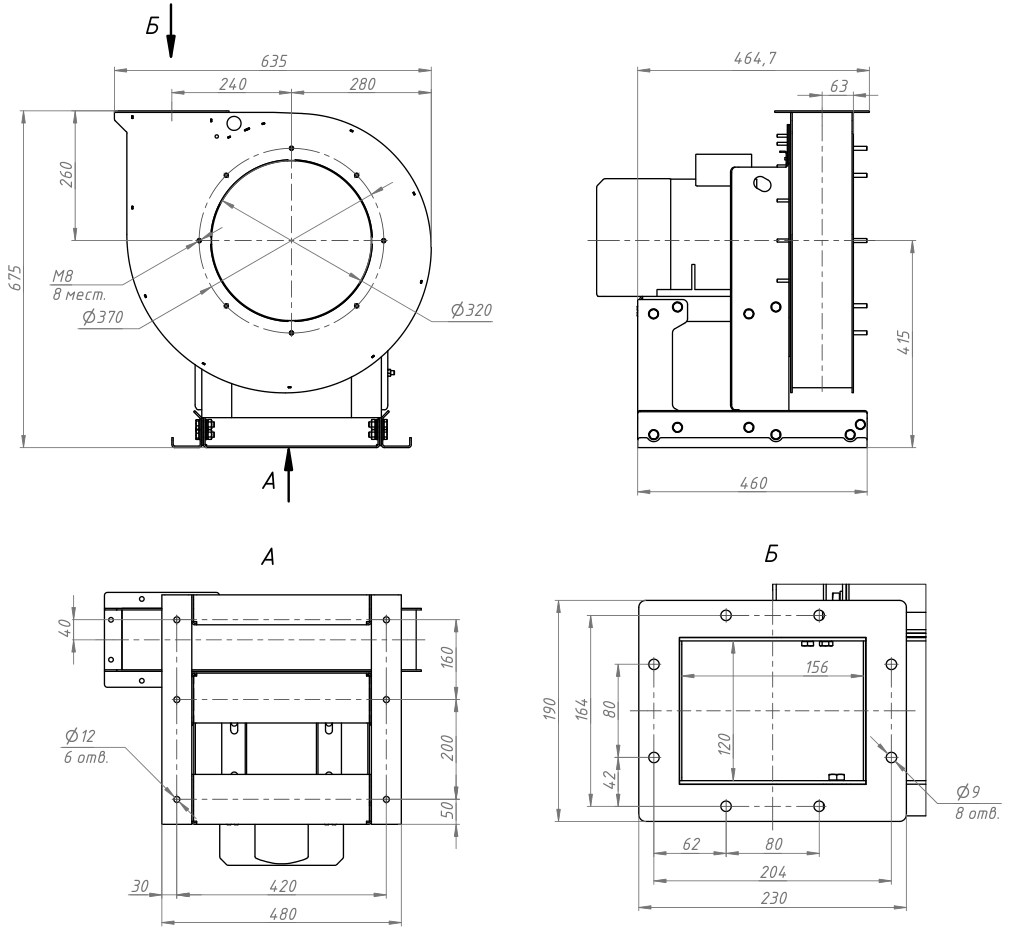

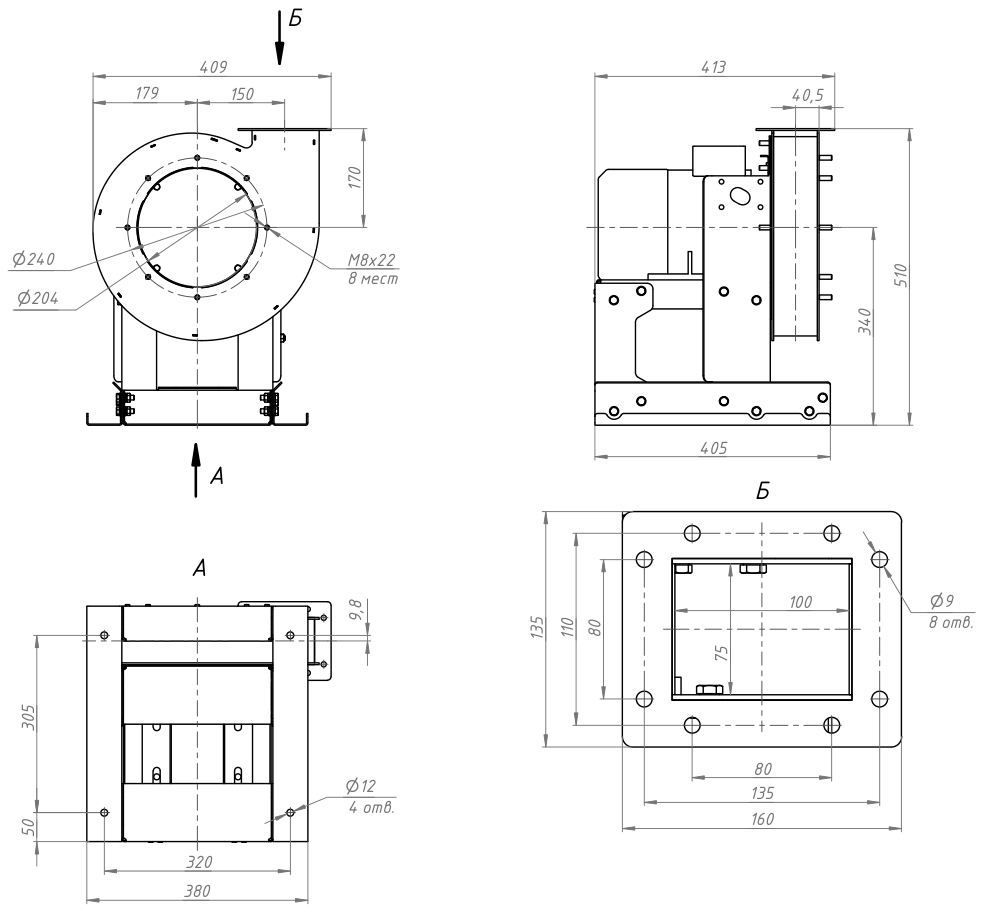

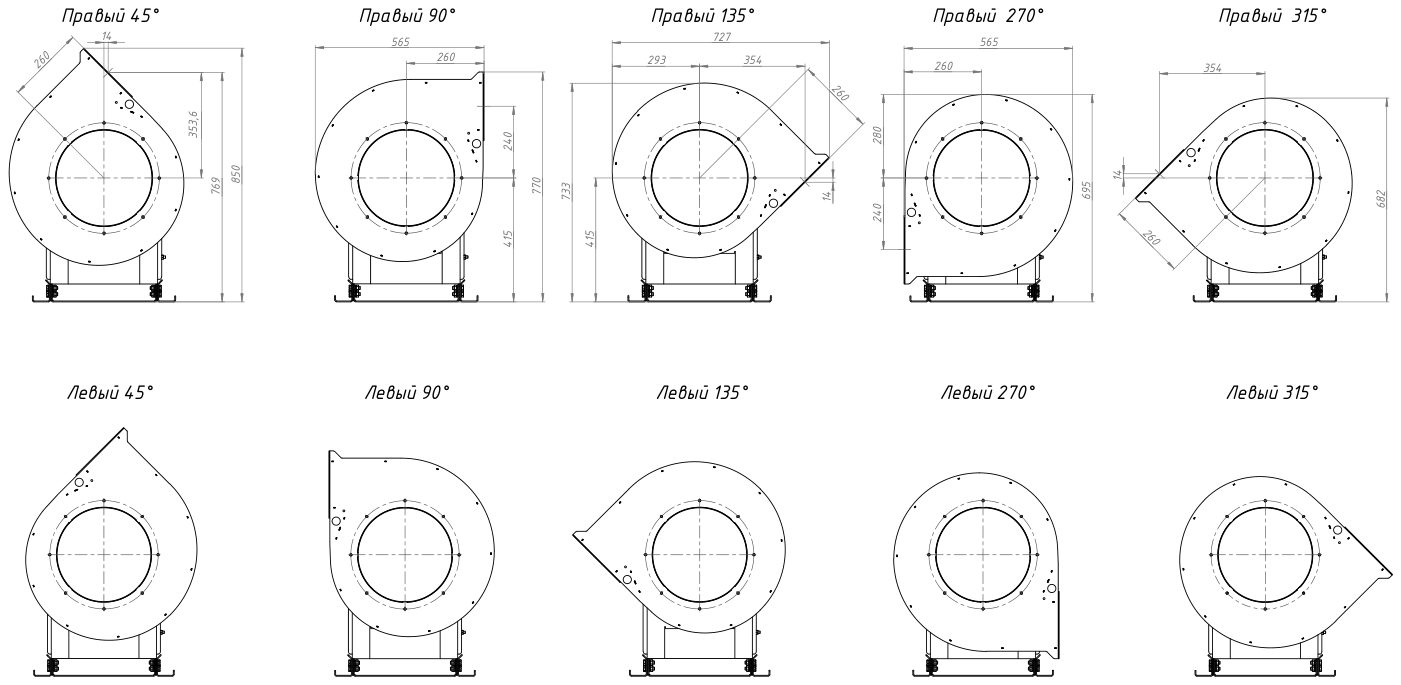

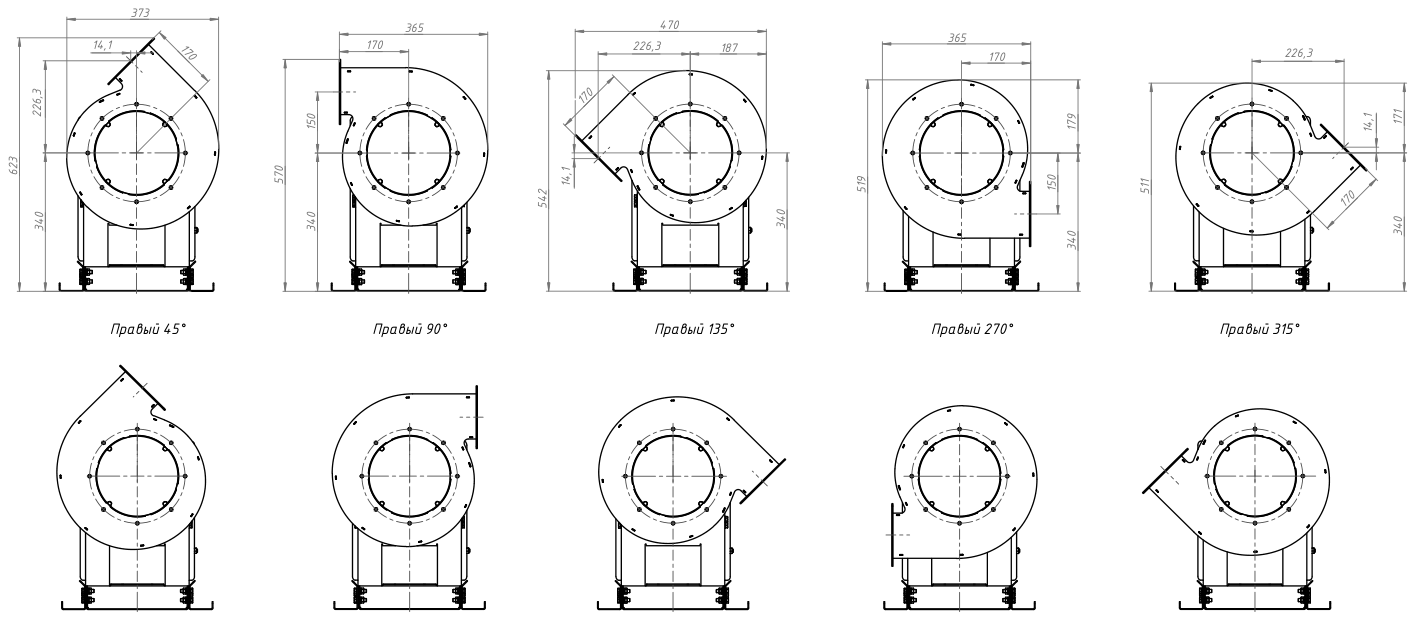

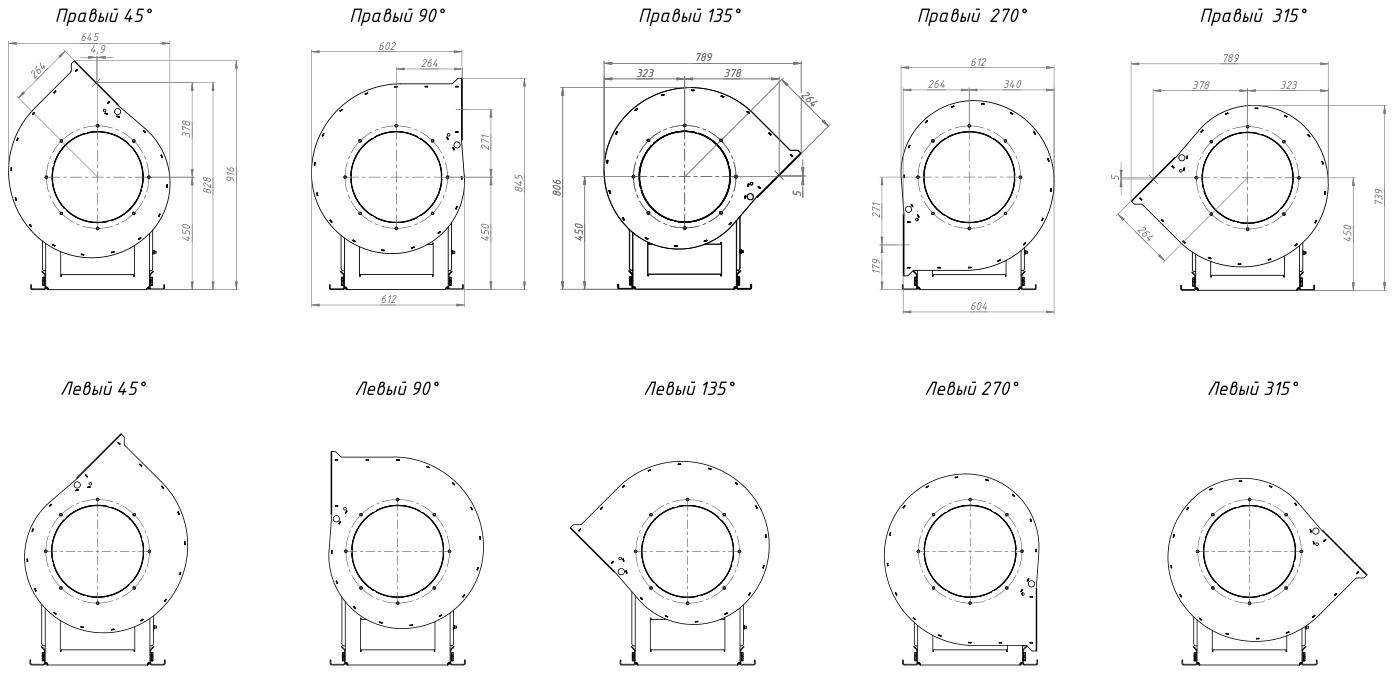

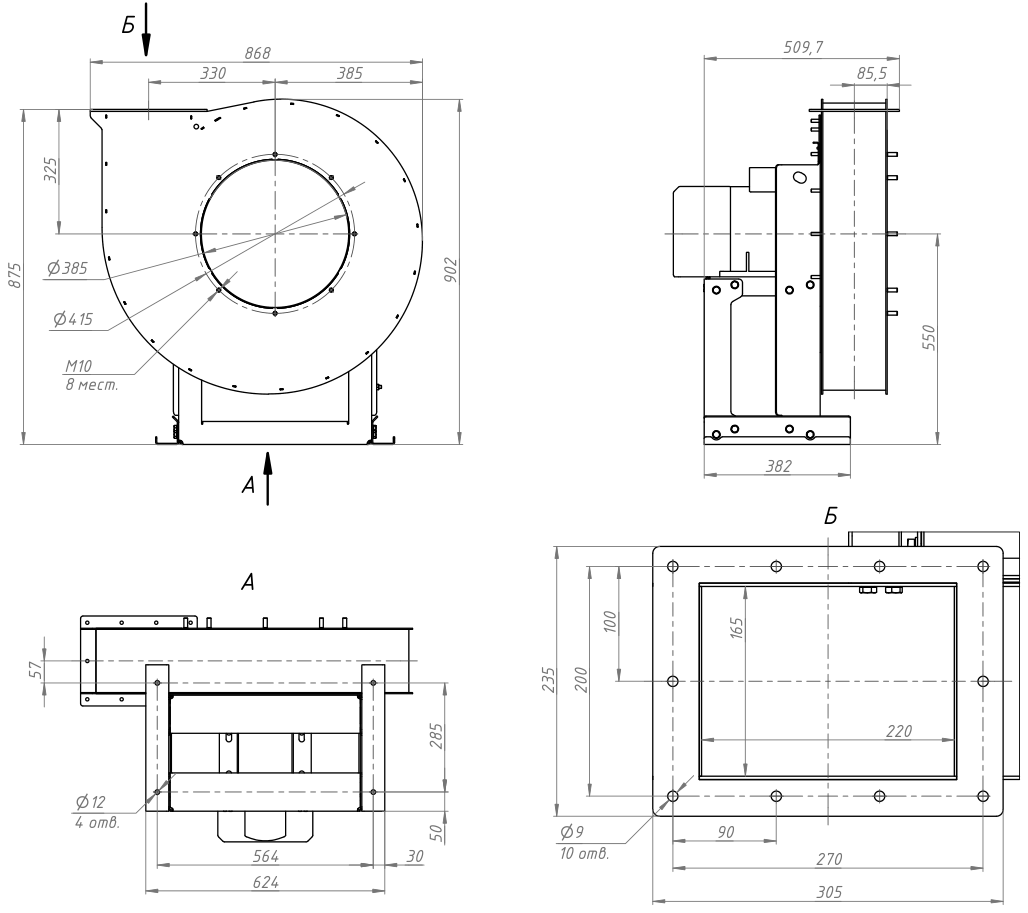

ВР 12-26-2,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-2,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-3,15, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-3,15, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-4, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-4, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-4,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-4,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-5,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 12-26-5,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореРабочее колесо, спиральный корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
