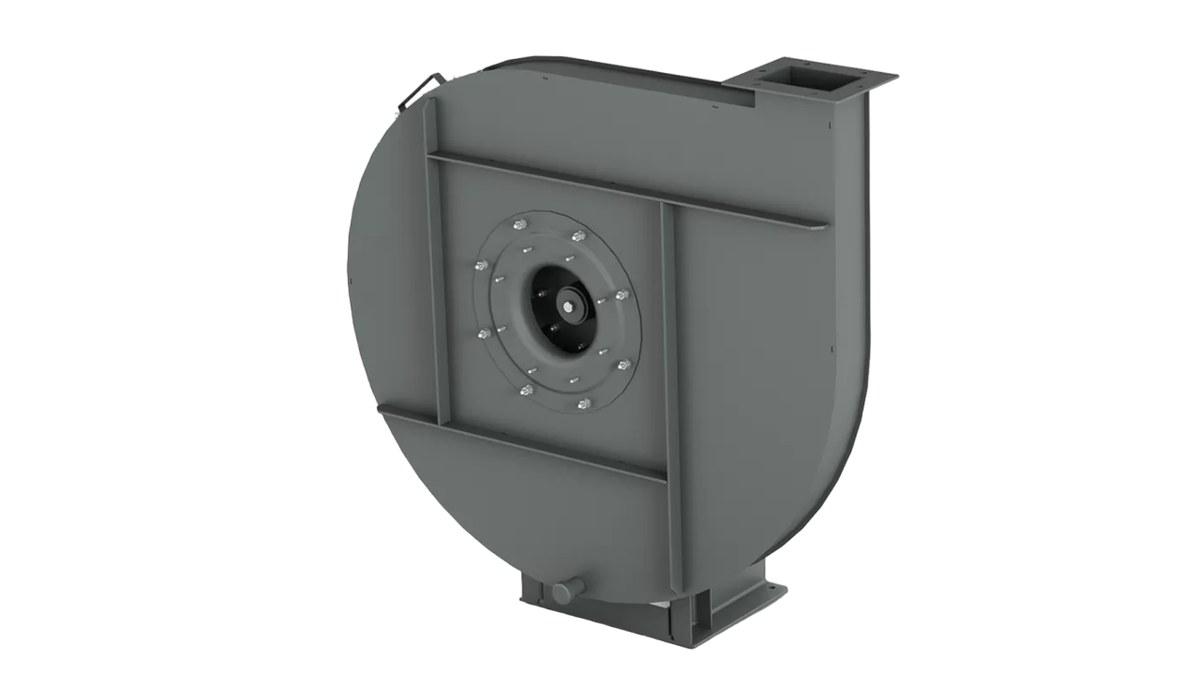

Вентилятор индустриальный радиальный ВИР201

Вентилятор индустриальный радиальный ВИР201 предназначен для перемещения воздуха и пылегазовоздушных смесей с концентрацией пыли до 0,2 г/м³ в сухом воздухе и до 0,05 г/м³ во влажном. Применяется на технологических линиях и в составе фильтровентиляционных установок.

Технические характеристики

Конструкция

Рабочее колесо выполнено с назад загнутыми лопатками специальной формы, которые обеспечивают высокий КПД и умеренный уровень шума. Колесо изготавливается правого (RD) и левого (LG) направления вращения. Спиральный корпус — цельносварной и поворотный, что позволяет задать нужное положение выходного патрубка.

Вентилятор выпускается в двух модификациях по диаметру колеса: с колесом номинального размера Dк = Dн и с уменьшенным колесом Dк = 0,95 Dн — последняя недоступна для 5-й конструктивной схемы. Исполнения: общепромышленное (Н), коррозионностойкое (К1) и взрывозащищённое (В), которое поставляется только для режима Т80 и схем 1 и 5.

Принцип работы

Машина создаёт разрежение на входе и нагнетает воздух в сеть за счёт работы колеса с назад загнутыми лопатками. Такая аэродинамика даёт пологую характеристику давления и высокий КПД, поэтому серию применяют там, где нужен стабильный расход при переменном сопротивлении сети — в фильтровентиляционных установках и технологических системах.

Исполнения и обозначения

Как подобрать

• Расход и полное давление определяют по аэродинамической характеристике для рабочей точки сети
• Проверяют запылённость среды: допустимо до 0,2 г/м³ в сухом и до 0,05 г/м³ во влажном воздухе
• Температурный режим выбирают по среде — Т80, Т150 (только схема 1) или Т20
• Исполнение назначают по среде: Н, К1 или взрывозащищённое В для Т80 и схем 1 и 5
• Задают направление вращения RD или LG и положение корпуса под компоновку установки

Монтаж и обслуживание

• Вентилятор устанавливают на подготовленное жёсткое основание с выверкой по уровню
• Соединения с воздуховодами выполняют через гибкие вставки, чтобы не передавать вибрацию в сеть
• На свободный вход и выход ставят защитные сетки, на всасывание — входной коллектор
• Перед пуском проверяют направление вращения колеса и отсутствие задевания за корпус
• В обслуживании контролируют состояние подшипниковых узлов, балансировку и очистку колеса от отложений

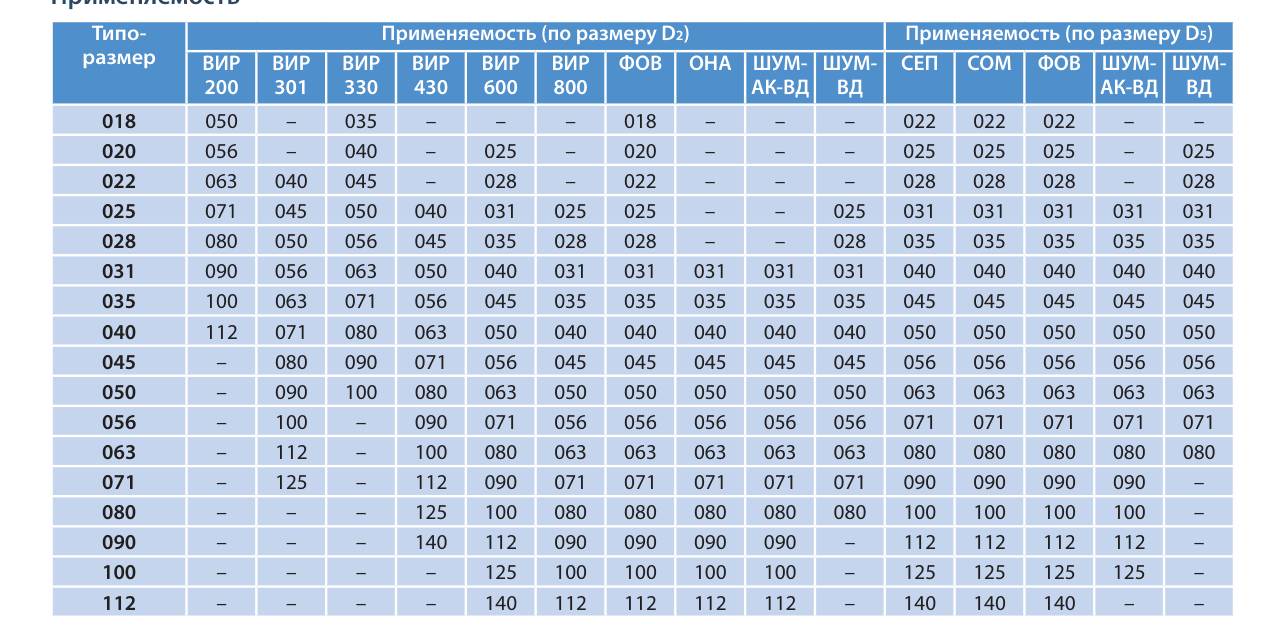

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
