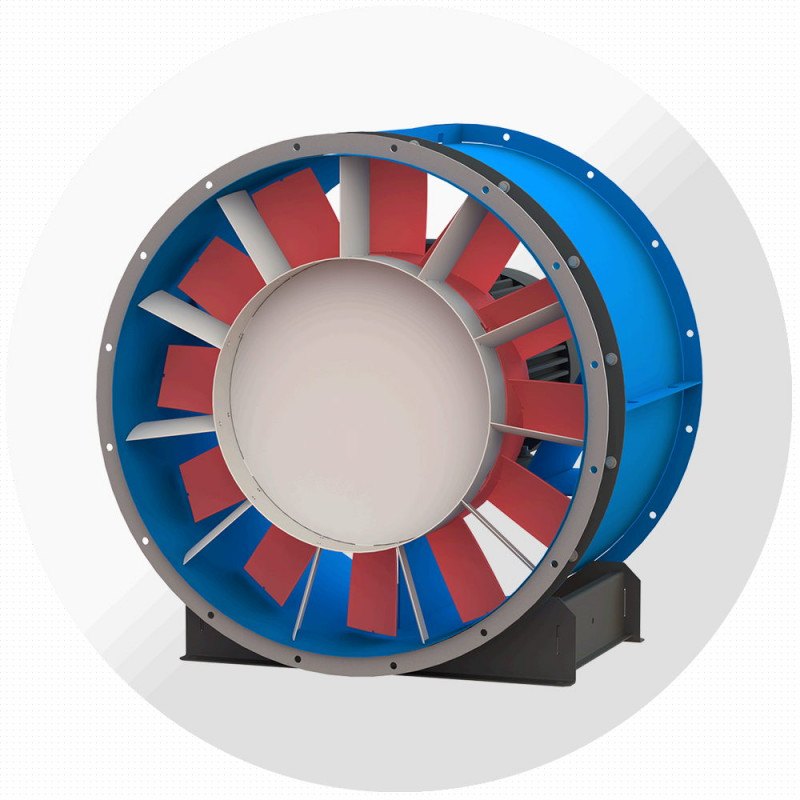

Осевой вентилятор ВО-13-284 №12,5, Ø1250 мм
⚙️ Подбор и заказ
Характеристики
Описание
Осевой вентилятор ВО-13-284 №12 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 12,5: диаметр рабочего колеса 1250 мм. В каталоге завода 19 исполнений по двигателю: производительность от 14 500 до 130 400 м³/ч, полное давление до 999 Па, мощность 4–45 кВт.
Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 5 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-8/15-12,5-18,5-1500 | 8 | 15 | 32 300–84 900 | 743…300 | 702…0 | АИР160M4 | 18,5 | 1460 | 315 |
| ВО-13-284-8/20-12,5-22-1500 | 8 | 20 | 42 000–97 200 | 821…388 | 751…1 | АИР180S4 | 22 | 1470 | 340 |
| ВО-13-284-6/30-12,5-30-1500 | 6 | 30 | 61 600–113 800 | 877…533 | 726…0 | АИР180M4 | 30 | 1470 | 340 |
| ВО-13-284-6/35-12,5-37-1500 | 6 | 35 | 74 700–126 500 | 903…655 | 677…0 | АИР200M4 | 37 | 1470 | 448 |
| ВО-13-284-8/35-12,5-45-1500 | 8 | 35 | 78 100–130 400 | 999…699 | 1757…0 | АИР200L4 | 45 | 1475 | 445 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-12к/17-12,5-11-1000 | 12 | 17 | 19 300–40 600 | 553…130 | 525…0 | АИР160S6 | 11 | 970 | 315 |
| ВО-13-284-12к/20-12,5-11-1000 | 12 | 20 | 23 800–51 800 | 614…215 | 571…0 | АИР160S6 | 11 | 970 | 315 |
| ВО-13-284-12к/25-12,5-15-1000 | 12 | 25 | 32 200–62 200 | 641…309 | 562…0 | АИР160M6 | 15 | 970 | 315 |
| ВО-13-284-12к/30-12,5-15-1000 | 12 | 30 | 42 000–73 100 | 692…431 | 547…0 | АИР160M6 | 15 | 970 | 315 |
| ВО-13-284-12к/35-12,5-22-1000 | 12 | 35 | 49 300–79 900 | 745…508 | 544 | АИР200M6 | 22 | 980 | 450 |
| ВО-13-284-12к/40-12,5-30-1000 | 12 | 40 | 55 200–87 700 | 793…626 | 545…0 | АИР200L6 | 30 | 980 | 450 |
| ВО-13-284-12к/45-12,5-30-1000 | 12 | 45 | 65 800–95 800 | 823…722 | 484 | АИР200L6 | 30 | 980 | 450 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-12к/17-12,5-4-750 | 12 | 17 | 14 500–30 600 | 313…74 | 297…0 | АИР132S8 | 4 | 700 | 235 |
| ВО-13-284-12к/20-12,5-5,5-750 | 12 | 20 | 17 900–39 000 | 348…122 | 323…0 | АИР132M8 | 5,5 | 700 | 235 |
| ВО-13-284-12к/25-12,5-7,5-750 | 12 | 25 | 24 200–46 800 | 363…175 | 319…0 | АИР160S8 | 7,5 | 720 | 315 |
| ВО-13-284-12к/30-12,5-7,5-750 | 12 | 30 | 31 600–55 000 | 392…244 | 310…0 | АИР160S8 | 7,5 | 720 | 315 |
| ВО-13-284-12к/35-12,5-11-750 | 12 | 35 | 37 100–60 100 | 422…288 | 308…0 | АИР160M8 | 11 | 730 | 315 |
| ВО-13-284-12к/40-12,5-11-750 | 12 | 40 | 41 500–66 000 | 449…354 | 308…0 | АИР160M8 | 11 | 730 | 315 |
| ВО-13-284-12к/45-12,5-15-750 | 12 | 45 | 49 600–72 100 | 466…409 | 274…0 | АИР180M8 | 15 | 730 | 340 |
Расшифровка обозначения
ВО-13-284-12к/35-12,5-22-1000
| ВО-13-284 | тип вентилятора |
| Z/α | число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, ° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-13-284, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12,5 | 112 | 1260 | 1310 | 12 | 485 | 600 | 425 | 30 | 1050 | 15 | 1340 | 700 | 1370 | 16 |
| 12,5 | 132…180 | 1260 | 1310 | 12 | 650 | 840 | 580 | 35 | 1050 | 15 | 1340 | 700 | 1370 | 16 |
| 12,5 | 200…225 | 1260 | 1310 | 12 | 750 | 970 | 680 | 35 | 1050 | 15 | 1340 | 700 | 1370 | 16 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 12,5 | 1260 | 1310 | 1340 | 12 | 750 | 160 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12; (аэродинамическая схема аналог К.06)
- Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
- Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
- Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума
Назначение и исполнения
- Общего назначения — без обозначения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-13-284.
Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.
Где применяется
- Приточные и вытяжные системы производственных цехов, складов, паркингов
- Вентиляция и кондиционирование общественных и административных зданий
- Воздушное отопление, сушильные и технологические установки
- Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
