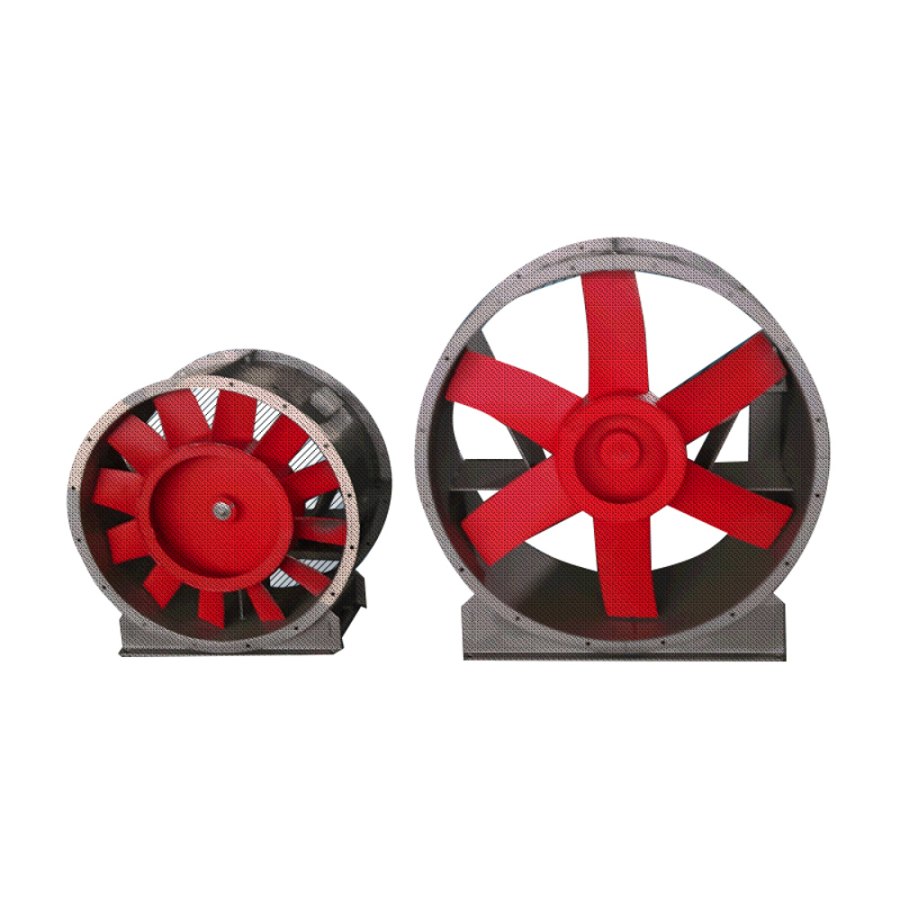

Осевой вентилятор ВО-13-284 №6,3, Ø630 мм
⚙️ Подбор и заказ
Характеристики
Описание
Осевой вентилятор ВО-13-284 №6 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 6,3: диаметр рабочего колеса 630 мм. В каталоге завода 61 исполнение по двигателю: производительность от 1900 до 33 200 м³/ч, полное давление до 1002 Па, мощность 0,18–11 кВт.
Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 11 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-4/15-6,3-3-3000 | 4 | 15 | 5900–18 600 | 517…222 | 495…0 | АИР90L2 | 3 | 2870 | 64 |
| ВО-13-284-4/20-6,3-3-3000 | 4 | 20 | 8500–20 700 | 545…273 | 500…0 | АИР90L2 | 3 | 2870 | 64 |
| ВО-13-284-4/25-6,3-4-3000 | 4 | 25 | 9300–22 800 | 606…322 | 553…0 | АИР100S2 | 4 | 2850 | 72 |
| ВО-13-284-6/15-6,3-4-3000 | 6 | 15 | 7500–20 600 | 679…267 | 644…0 | АИР100S2 | 4 | 2850 | 72 |
| ВО-13-284-8/15-6,3-4-3000 | 8 | 15 | 8200–21 600 | 745…300 | 704…0 | АИР100S2 | 4 | 2850 | 72 |
| ВО-13-284-4/30-6,3-5,5-3000 | 4 | 30 | 13 600–25 800 | 634…434 | 515…0 | АИР100L2 | 5,5 | 2850 | 72 |
| ВО-13-284-10/25-6,3-7,5-3000 | 10 | 25 | 12 400–28 000 | 945…50 | 850 | — | 7,5 | 2890 | 81 |
| ВО-13-284-6/30-6,3-7,5-3000 | 6 | 30 | 15 700–28 900 | 879…534 | 728…0 | АИР112M2 | 7,5 | 2890 | 80 |
| ВО-13-284-8/25-6,3-7,5-3000 | 8 | 25 | 11 600–26 900 | 912…467 | 830…0 | АИР112M2 | 7,5 | 2890 | 82 |
| ВО-13-284-8/30-6,3-11-3000 | 8 | 30 | 16 500–29 700 | 979…567 | 811…0 | АИР132M2 | 11 | 2910 | 125 |
| ВО-13-284-8/35-6,3-11-3000 | 8 | 35 | 19 900–33 200 | 1002…701 | 758…0 | АИР132M2 | 11 | 2910 | 125 |
1500 мин⁻¹ — 26 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-4/15-6,3-0,37-1500 | 4 | 15 | 2900–9100 | 124…53 | 119…0 | АИР63В4 | 0,37 | 1350 | 45 |
| ВО-13-284-4/20-6,3-0,37-1500 | 4 | 20 | 4200–10 200 | 131…65 | 120…0 | АИР63В4 | 0,37 | 1350 | 47 |
| ВО-13-284-10/15-6,3-0,55-1500 | 10 | 15 | 4400–11 200 | 187 | 1175 | АИР71А4 | 0,55 | 1360 | 47 |
| ВО-13-284-4/25-6,3-0,55-1500 | 4 | 25 | 4500–11 200 | 145…77 | 133…0 | АИР71А4 | 0,55 | 1360 | 47 |
| ВО-13-284-4/30-6,3-0,55-1500 | 4 | 30 | 6700–12 600 | 152…104 | 123…0 | АИР71А4 | 0,55 | 1360 | 47 |
| ВО-13-284-6/15-6,3-0,55-1500 | 6 | 15 | 3600–10 100 | 163…64 | 155…0 | АИР71А4 | 0,55 | 1360 | 47 |
| ВО-13-284-6/20-6,3-0,55-1500 | 6 | 20 | 4400–11 700 | 176…85 | 164…0 | АИР71А4 | 0,55 | 1360 | 47 |
| ВО-13-284-8/15-6,3-0,55-1500 | 8 | 15 | 4000–10 600 | 179…72 | 169…0 | АИР71А4 | 0,55 | 1360 | 47 |
| ВО-13-284-10/20-6,3-0,75-1500 | 10 | 20 | 5700–12 600 | 205 | 11 | АИР71В4 | 0,75 | 1350 | 47 |
| ВО-13-284-4/35-6,3-0,75-1500 | 4 | 35 | 9100–14 600 | 161…135 | 110…0 | АИР71В4 | 0,75 | 1350 | 47 |
| ВО-13-284-6/25-6,3-0,75-1500 | 6 | 25 | 5200–12 600 | 190…101 | 1173…0 | АИР71В4 | 0,75 | 1350 | 47 |
| ВО-13-284-8/20-6,3-0,75-1500 | 8 | 20 | 5200–12 100 | 197…93 | 180…0 | АИР71В4 | 0,75 | 1350 | 47 |
| ВО-13-284-10/25-6,3-1,1-1500 | 10 | 25 | 6100–13 700 | 227…1 | 204 | АИР80А4 | 1,1 | 1410 | 55 |
| ВО-13-284-10/30-6,3-1,1-1500 | 10 | 30 | 8500–15 200 | 243…1 | 7198 | АИР80А4 | 1,1 | 1410 | 55 |
| ВО-13-284-12к/17-6,3-1,1-1500 | 12 | 17 | 3900–7800 | 309…72 | 292…0 | АИР80А4 | 1,1 | 1410 | 56 |
| ВО-13-284-12к/20-6,3-1,1-1500 | 12 | 20 | 4600–9800 | 335…117 | 310…0 | АИР80А4 | 1,1 | 1410 | 56 |
| ВО-13-284-6/30-6,3-1,1-1500 | 6 | 30 | 7700–14 200 | 211…128 | 175…0 | АИР80А4 | 1,1 | 1410 | 55 |
| ВО-13-284-6/35-6,3-1,1-1500 | 6 | 35 | 9300–15 800 | 217…157 | 163…0 | АИР80А4 | 1,1 | 1410 | 55 |
| ВО-13-284-8/25-6,3-1,1-1500 | 8 | 25 | 5700–13 200 | 219…112 | 199…0 | АИР80А4 | 1,1 | 1410 | 55 |
| ВО-13-284-8/30-6,3-1,1-1500 | 8 | 30 | 8100–14 500 | 235…1 | 6194 | АИР80А4 | 1,1 | 1410 | 55 |
| ВО-13-284-10/35-6,3-1,5-1500 | 10 | 35 | 10 500–17 200 | 248…1 | 7180 | АИР80В4 | 1,5 | 1410 | 55 |
| ВО-13-284-12к/25-6,3-1,5-1500 | 12 | 25 | 6200–11 900 | 360…173 | 316…0 | АИР80В4 | 1,5 | 1410 | 56 |
| ВО-13-284-8/35-6,3-1,5-1500 | 8 | 35 | 9700–16 200 | 240…1 | 1182 | АИР80В4 | 1,5 | 1410 | 55 |
| ВО-13-284-12к/30-6,3-2,2-1500 | 12 | 30 | 7700–13 900 | 386…237 | 314…0 | АИР90L4 | 2,2 | 1420 | 66 |
| ВО-13-284-12к/35-6,3-2,2-1500 | 12 | 35 | 9300–15 500 | 416…292 | 311…0 | АИР90L4 | 2,2 | 1420 | 66 |
| ВО-13-284-12к/45-6,3-4-1500 | 12 | 45 | 12 400–18 100 | 465…401 | 282…0 | АИР100L4 | 4 | 1410 | 72 |
1000 мин⁻¹ — 24 исполнения
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-10/15-6,3-0,18-1000 | 10 | 15 | 2900–7200 | 77…32 | 72…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-4/15-6,3-0,18-1000 | 4 | 15 | 1900–5900 | 51…22 | 49…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-4/20-6,3-0,18-1000 | 4 | 20 | 2700–6500 | 54…27 | 50…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-4/25-6,3-0,18-1000 | 4 | 25 | 2900–7200 | 60…32 | 55…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-6/15-6,3-0,18-1000 | 6 | 15 | 2300–6500 | 67…27 | 64…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-6/20-6,3-0,18-1000 | 6 | 20 | 2900–7500 | 73…35 | 68…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-6/25-6,3-0,18-1000 | 6 | 25 | 3400–8100 | 79…42 | 71…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-8/15-6,3-0,18-1000 | 8 | 15 | 2600–6800 | 74…30 | 70…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-8/20-6,3-0,18-1000 | 8 | 20 | 3400–7800 | 82…39 | 75…0 | АИР63А6 | 0,18 | 860 | 45 |
| ВО-13-284-10/20-6,3-0,25-1000 | 10 | 20 | 3600–8100 | 85…42 | 77 | АИР63В6 | 0,25 | 860 | 45 |
| ВО-13-284-10/25-6,3-0,25-1000 | 10 | 25 | 3900–8800 | 94…50 | 84…0 | АИР63В6 | 0,25 | 860 | 45 |
| ВО-13-284-4/35-6,3-0,25-1000 | 4 | 35 | 5900–9400 | 67…56 | 45…0 | АИР63В6 | 0,25 | 860 | 45 |
| ВО-13-284-8/25-6,3-0,25-1000 | 8 | 25 | 3600–8500 | 91…46 | 82…0 | АИР63В6 | 0,25 | 860 | 45 |
| ВО-13-284-10/30-6,3-0,37-1000 | 10 | 30 | 5500–9800 | 100…61 | 82…0 | АИР71А6 | 0,37 | 900 | 47 |
| ВО-13-284-10/35-6,3-0,37-1000 | 10 | 35 | 3800–11 100 | 103…77 | 74…0 | АИР71А6 | 0,37 | 900 | 47 |
| ВО-13-284-12к/17-6,3-0,37-1000 | 12 | 17 | 2500–5000 | 125…30 | 118…0 | АИР71А6 | 0,37 | 900 | 48 |
| ВО-13-284-12к/20-6,3-0,37-1000 | 12 | 20 | 3000–6300 | 135…49 | 124…0 | АИР71А6 | 0,37 | 900 | 48 |
| ВО-13-284-6/35-6,3-0,37-1000 | 6 | 35 | 6000–10 100 | 90…65 | 67…0 | АИР71А6 | 0,37 | 900 | 47 |
| ВО-13-284-8/30-6,3-0,37-1000 | 8 | 30 | 5200–9400 | 97…56 | 81…0 | АИР71А6 | 0,37 | 900 | 47 |
| ВО-13-284-8/35-6,3-0,37-1000 | 8 | 35 | 6300–10 400 | 99…70 | 75…0 | АИР71А6 | 0,37 | 900 | 47 |
| ВО-13-284-12к/25-6,3-0,55-1000 | 12 | 25 | 4000–7600 | 145…70 | 126…0 | АИР71В6 | 0,55 | 920 | 48 |
| ВО-13-284-12к/30-6,3-0,55-1000 | 12 | 30 | 5000–9000 | 158…99 | 126…0 | АИР71В6 | 0,55 | 920 | 48 |
| ВО-13-284-12к/40-6,3-0,75-1000 | 12 | 40 | 7000–11 000 | 180…145 | 118…0 | АИР80А6 | 0,75 | 920 | 56 |
| ВО-13-284-12к/45-6,3-1,1-1000 | 12 | 45 | 8000–11 700 | 190…166 | 112…0 | АИР80В6 | 1,1 | 920 | 56 |
Расшифровка обозначения
ВО-13-284-8/30-6,3-1,1-1500
| ВО-13-284 | тип вентилятора |
| Z/α | число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, ° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-13-284, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6,3 | 71…112 | 635 | 670 | 12 | 385 | 520 | 325 | 30 | 500 | 15 | 705 | 370 | 725 | 16 |
| 6,3 | 132…160 | 635 | 670 | 12 | 485 | 720 | 425 | 30 | 500 | 15 | 705 | 370 | 725 | 16 |

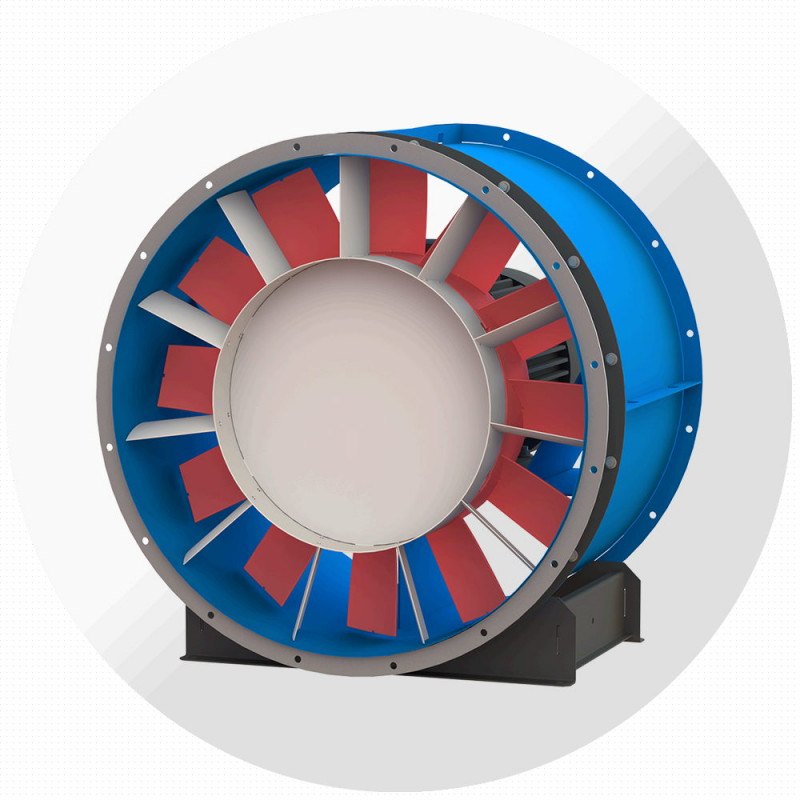

Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 6,3 | 635 | 670 | 705 | 12 | 378 | 80 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12; (аэродинамическая схема аналог К.06)
- Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
- Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
- Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума
Назначение и исполнения
- Общего назначения — без обозначения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-13-284.
Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.
Где применяется
- Приточные и вытяжные системы производственных цехов, складов, паркингов
- Вентиляция и кондиционирование общественных и административных зданий
- Воздушное отопление, сушильные и технологические установки
- Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
